授权公布号:CN214405083U
一种燃气具专用不锈钢波纹软管的锥度硬接密封结构
有效
申请
2021-01-23
申请公布
1970-01-01
授权
2021-10-15
预估到期
2031-01-23
| 申请号 | CN202120190488.4 |
| 申请日 | 2021-01-23 |
| 授权公布号 | CN214405083U |
| 授权公告日 | 2021-10-15 |
| 分类号 | F16L33/26;F16L33/18;F16L33/32 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 杭州恒通金属软管有限公司 |
| 申请人地址 | 浙江省杭州市余杭区仓前街道龙泉路1号2幢三层 |
专利法律状态
2021-10-15
授权
状态信息
授权
摘要

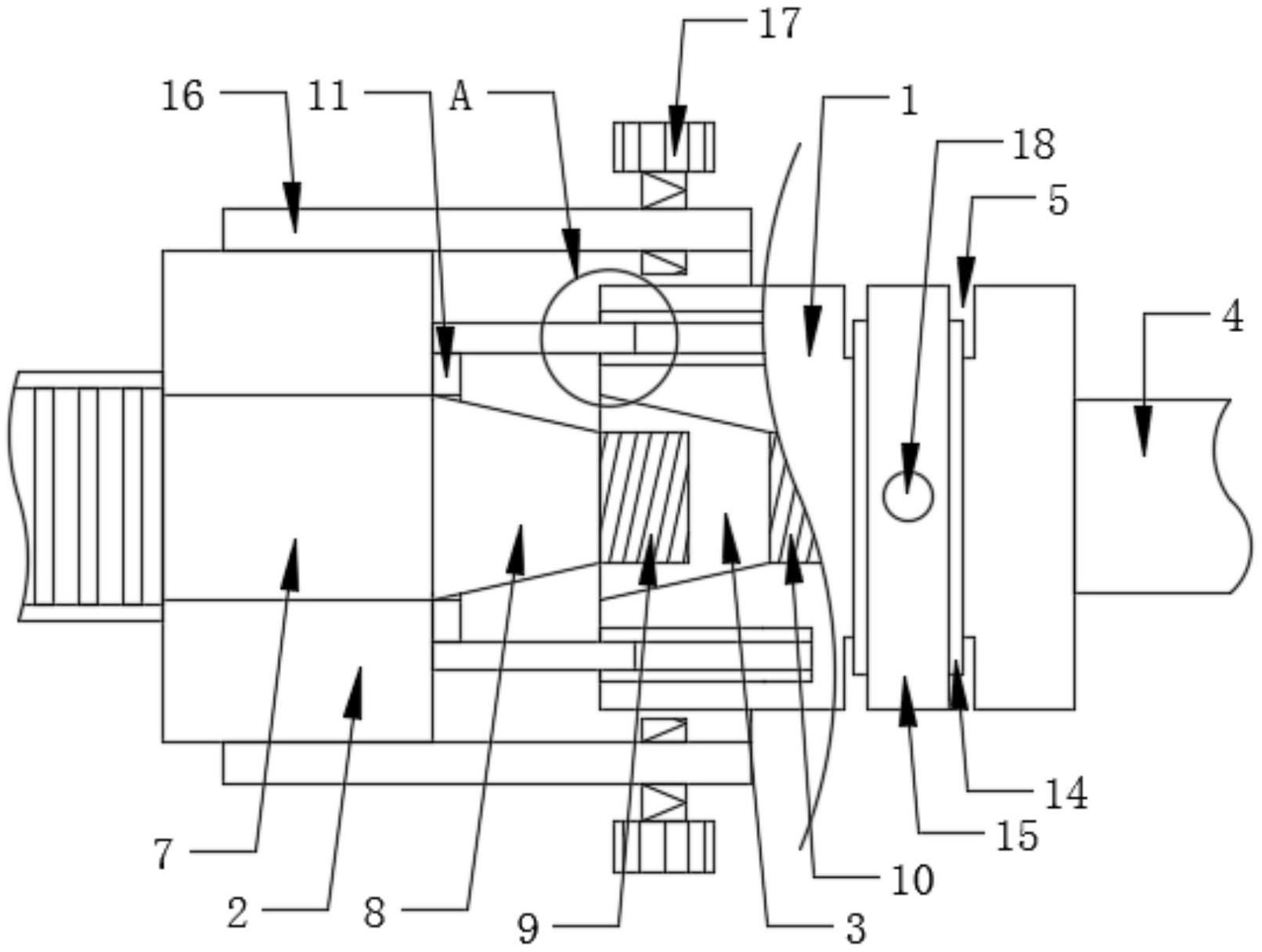

本实用新型公开了一种燃气具专用不锈钢波纹软管的锥度硬接密封结构,包括固定座、连接座、连接结构、第一密封结构、第二密封结构以及辅助固定结构,所述固定座的一侧连通连接有管道,所述固定座的内部开设有锥形槽,所述固定座的内部开设有与锥形槽和管道连通连接的第一螺纹槽,所述固定座的外部表面处开设有安装槽,所述固定座的一侧开设有卡装槽,所述连接座的一侧固定设置有波纹软管,所述连接座的内部开设有贯穿槽,所述连接座的一侧设置有与贯穿槽连通连接的锥形头。本实用新型整体的密封性较好,不易出现燃气泄漏的情况,且可以有效的防止波纹软管连接处出现脱落的情况,继而整体上有效的降低了安全隐患。
