授权公布号:CN209800957U
一种耐强气流冲刷的金属膨胀节
有效
申请
2019-04-19
申请公布
1970-01-01
授权
2019-12-17
预估到期
2029-04-19
申请号 CN201920536002.0
申请日 2019-04-19
授权公布号 CN209800957U
授权公告日 2019-12-17
分类号 F16L51/02
分类 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热;
申请人名称 石家庄巨力科技股份有限公司
申请人地址 河北省石家庄市赵县新寨店工业园区明珠路8号

专利法律状态

2023-07-18 专利权的保全及其解除
状态信息
专利权的保全;IPC(主分类):F16L 51/02;专利号:ZL2019205360020;申请日:20190419;授权公告日:20191217;登记生效日:20230616;解除日:
2019-12-17 授权
状态信息
授权

摘要

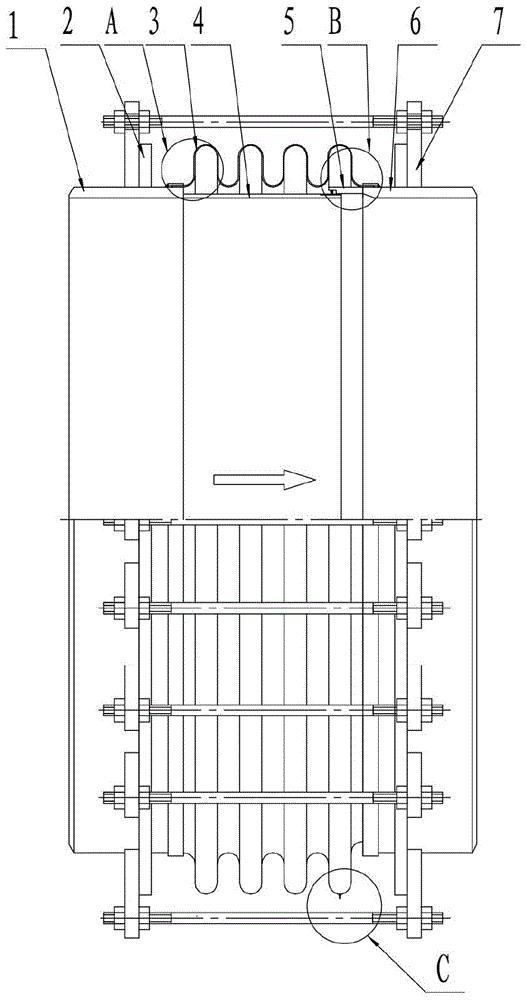

一种耐强气流冲刷的金属膨胀节,包括波纹管、进口接管、出口接管和导流筒,波纹管两端分别连接进口接管、出口接管,所述进口接管、出口接管同内径,导流筒包括进口导流筒和出口导流筒,进口导流筒的内径与进口接管的内径相同,进口导流筒与进口接管对合焊接;出口导流筒的内径大于出口接管内径及进口导流筒的外径,出口导流筒与出口接管对合焊接,出口导流筒套装与进口导流筒末端。本实用新型对常规导流筒结构进行了改进,设置进口导流筒和出口导流筒,进口导流筒的内径与进口接管内径等直径,两者共面有效提高导流筒的通流面积,大大减小了高强度通流介质对导流筒的冲刷,在保持金属膨胀节良好补偿性能的同时,提高金属膨胀节使用安全性和寿命。
