授权公布号:CN218235505U
用于水族或园艺的水泵
有效
申请
2021-12-27
申请公布
1970-01-01
授权
2023-01-06
预估到期
2031-12-27
| 申请号 | CN202123327924.7 |
| 申请日 | 2021-12-27 |
| 授权公布号 | CN218235505U |
| 授权公告日 | 2023-01-06 |
| 分类号 | F04D13/06;F04D29/58;F04D29/043 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 广东博宇集团有限公司 |
| 申请人地址 | 广东省潮州市饶平县黄冈镇步上路25号 |
专利法律状态
2023-01-06
授权
状态信息
授权
摘要

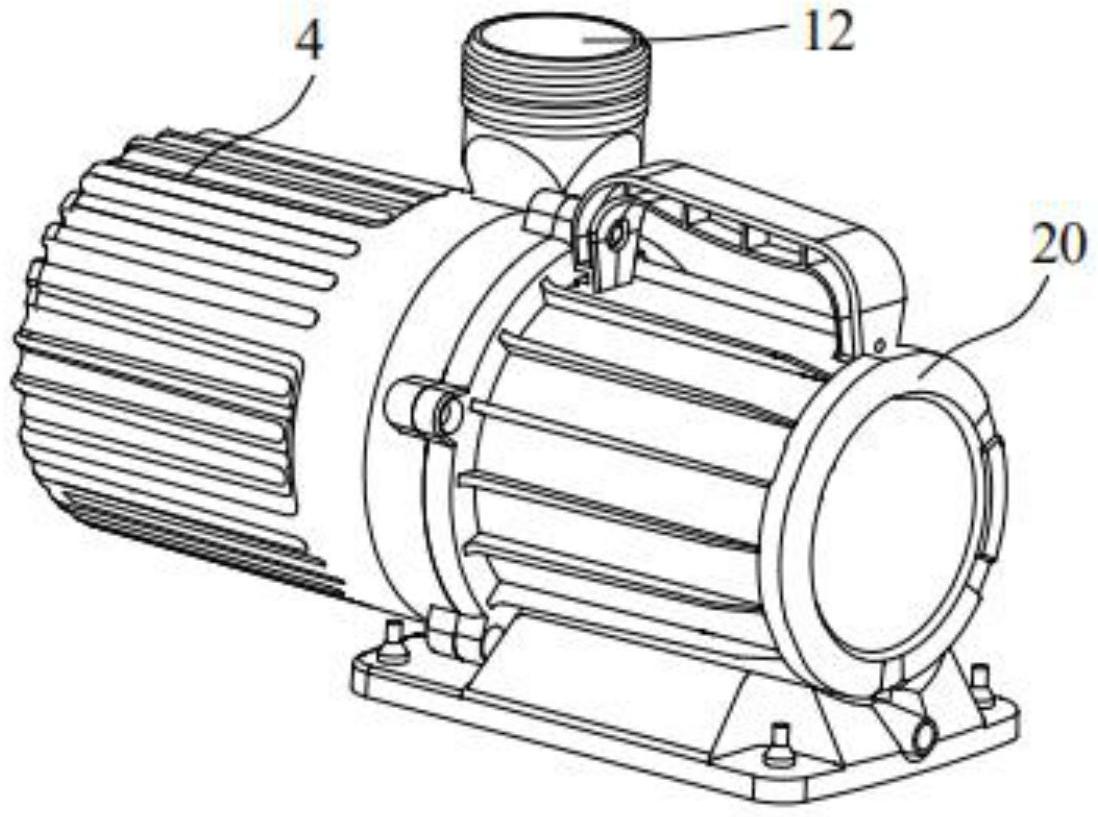

本实用新型涉及一种用于水族或园艺的水泵,包括蜗壳部、电机部和叶轮,蜗壳部设有泵房、进水口和出水口;电机部包括电机外壳、电机定子、电机转子和支撑座,支撑座包括支撑板和支撑套,支撑板设于蜗壳部与电机外壳之间,电机定子套设于支撑套的周部并与电机外壳连接,支撑套与支撑板之间形成转子室,电机转子转动设于转子室,且电机转子的第一端穿过支撑板并延伸至泵房内;安装于电机转子的第一端;电机转子包括陶瓷轴和永磁转子,永磁转子与转子室的内壁之间具有间隙,支撑板设置有第一过水通道,泵房内的水通过第一过水通道进入转子室,陶瓷轴设置有第二过水通道,转子室内的水通过第一过水通道进入泵房中,具有散热性好和可靠性高的特点。
