授权公布号:CN220599023U
一种可调节的横向装饰线条系统
有效
申请
2023-08-07
申请公布
1970-01-01
授权
2024-03-15
预估到期
2033-08-07
| 申请号 | CN202322107066.8 |
| 申请日 | 2023-08-07 |
| 授权公布号 | CN220599023U |
| 授权公告日 | 2024-03-15 |
| 分类号 | E04F19/02;E04B2/88 |
| 分类 | 建筑物; |
| 申请人名称 | 中建深圳装饰有限公司 |
| 申请人地址 | 广东省深圳市罗湖区罗芳路口中饰大厦 |
专利法律状态
2024-03-15
授权
状态信息
授权
摘要

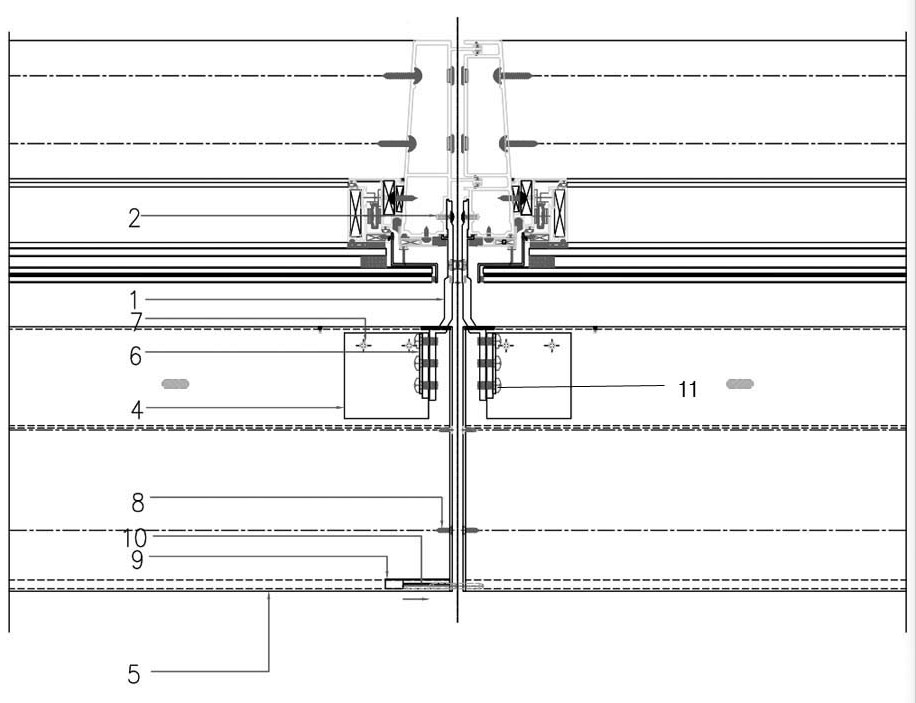

本实用新型公开了一种可调节的横向装饰线条系统,包括连接挑件、装饰线条、调节角码、锯齿垫片、螺栓及竖向连接螺钉;锯齿垫片具有中心孔;调节角码由垂直连接的横向连接板和竖向连接板构成;横向连接板通过竖向连接螺钉与装饰线条连接;竖向连接板上设置有长圆孔,且竖向连接板表面设置有锯齿,长圆孔的高度大于所述螺栓的外径,锯齿垫片卡接在竖向连接板具有锯齿的一侧,螺栓穿过锯齿垫片的中心孔及竖向连接板的长圆孔与连接挑件连接。本实用新型解决了传统装饰线条安装过程中,线条安装不平整,强行校直导致型材变形以及产生一定的装配应力对连接结构不利、安装效率低下等问题。
