授权公布号:CN106627715B
婴儿推车锁定装置
有效
申请
2017-01-16
申请公布
2017-05-10
授权
2022-10-11
预估到期
2037-01-16
| 申请号 | CN201710028611.0 |
| 申请日 | 2017-01-16 |
| 申请公布号 | CN106627715A |
| 申请公布日 | 2017-05-10 |
| 授权公布号 | CN106627715B |
| 授权公告日 | 2022-10-11 |
| 分类号 | B62B7/06 |
| 分类 | 无轨陆用车辆; |
| 申请人名称 | 宁波神马集团有限公司 |
| 申请人地址 | 浙江省宁波市慈溪市新浦镇余家路 |
专利法律状态
2022-10-11
授权
状态信息
授权
2017-05-10
公布
状态信息
公布
摘要

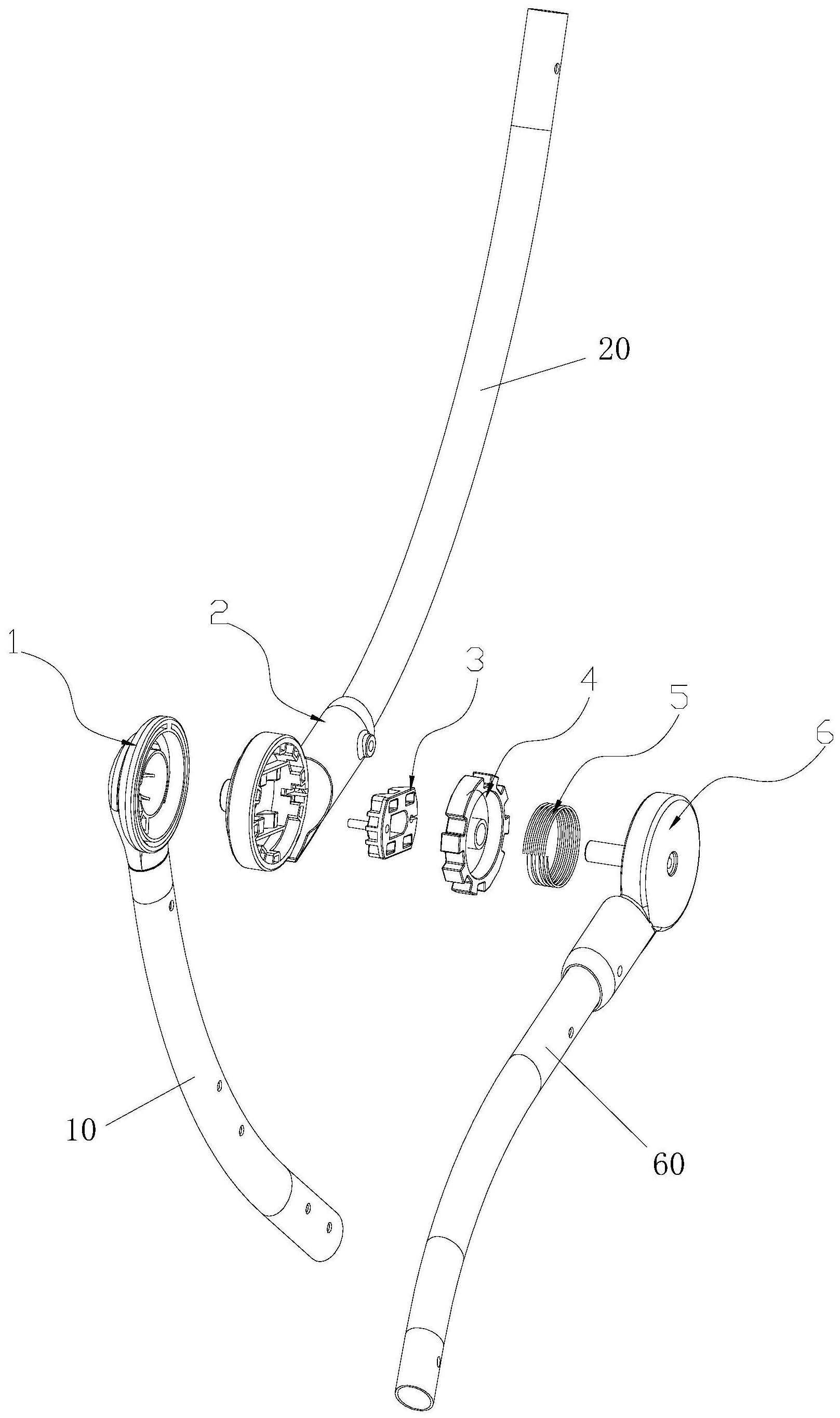

本发明公开了一种婴儿推车锁定装置,包括上关节、前关节、后关节和锁件,上关节与推把端部连接,前关节与前腿端部连接,后关节与后腿端部连接,后关节和前关节分别可转动地连接于上关节的两侧,锁件设于前关节与上关节之间,上关节的一侧面上设有单向的第一斜口,后关节的内侧设有锁槽,锁件一侧面上设有锁销和第二斜口,第二斜口与第一斜口相匹配,锁销与锁槽插接时可锁止后关节的转动,锁件通过牵引线与设于推把上部的调节开关连接,锁件与前关节之间设有锁定齿轮,锁定齿轮朝向前关节的一侧面上设有环形槽,环形槽内设有弹性件,前关节的内侧设有与锁定齿轮相匹配的齿槽,上关节在第一斜口的周边设有与锁定齿轮相匹配的齿槽。
