授权公布号:CN110247636B
射频功放电路及其输出功率开关控制电路、控制方法
有效
申请
2018-03-08
申请公布
2019-09-17
授权
2024-02-06
预估到期
2038-03-08
| 申请号 | CN201810189615.1 |
| 申请日 | 2018-03-08 |
| 申请公布号 | CN110247636A |
| 申请公布日 | 2019-09-17 |
| 授权公布号 | CN110247636B |
| 授权公告日 | 2024-02-06 |
| 分类号 | H03G3/30;H03F3/19 |
| 分类 | 基本电子电路; |
| 申请人名称 | 海能达通信股份有限公司 |
| 申请人地址 | 广东省深圳市南山区高新技术产业园北区北环路海能达大厦 |
专利法律状态
2024-02-06
授权
状态信息
授权
2019-10-15
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H03G3/30;申请日:20180308
2019-09-17
公布
状态信息
公布
摘要

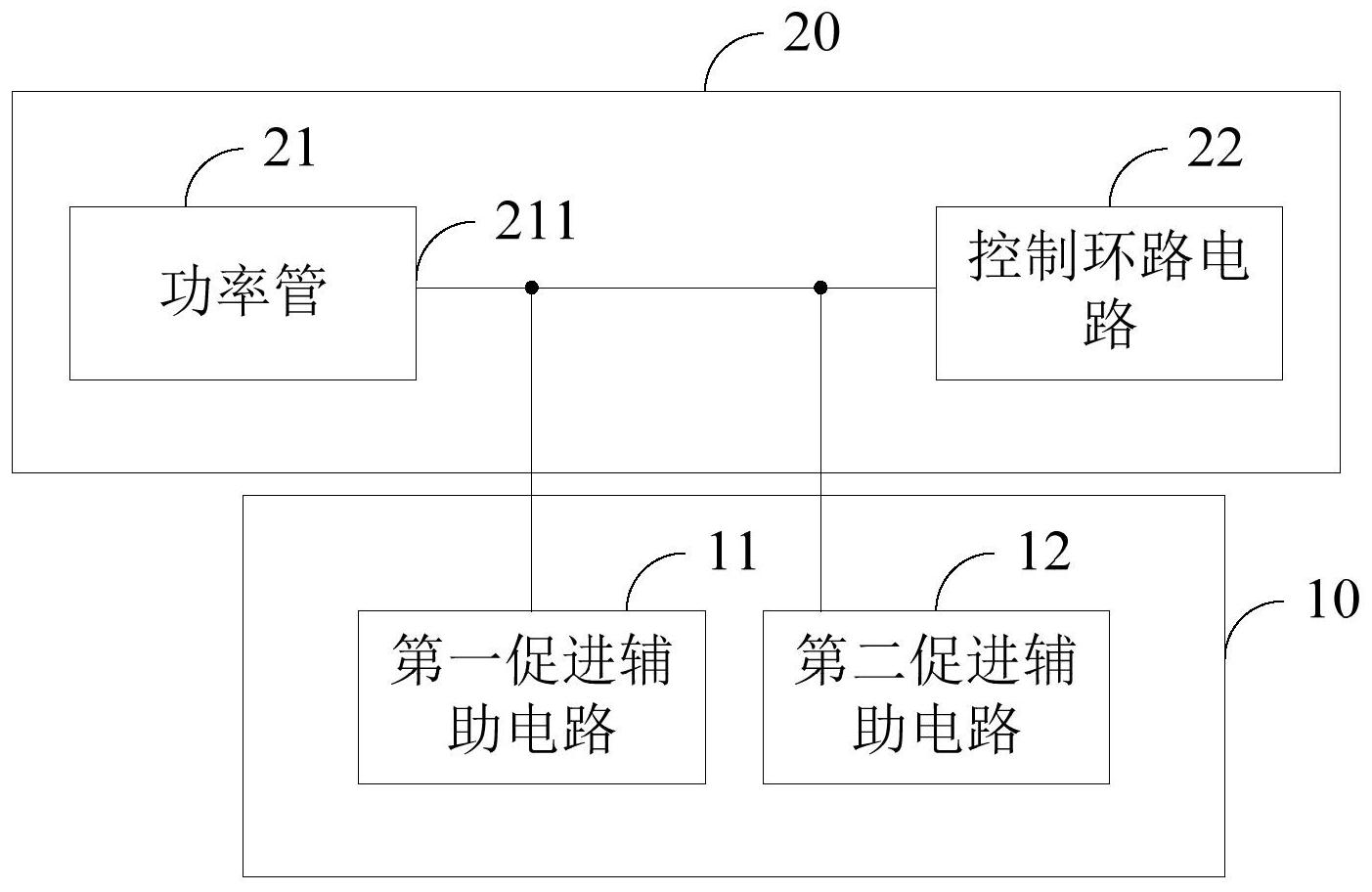

本发明公开了一种射频功放电路及其输出功率开关控制电路、控制方法,该输出功率开关控制电路包括:第一促进辅助电路,耦接至射频功放电路功率管的控制端,用于在功率管打开信号的上升沿的至少初始阶段,提供辅助正向信号,使得上升沿的至少初始阶段加速爬升;和/或第二促进辅助电路,耦接至射频功放电路功率管的控制端,用于在功率管关闭信号的下降沿的至少初始阶段,提供辅助反向信号,使得下降沿的至少初始阶段加速下降。本发明能够提升射频功放电路的性能,降低成本。
