授权公布号:CN207226712U
一种电梯层站楼板孔洞填补系统
有效
申请
2017-08-17
申请公布
1970-01-01
授权
2018-04-13
预估到期
2027-08-17
| 申请号 | CN201721031256.4 |
| 申请日 | 2017-08-17 |
| 授权公布号 | CN207226712U |
| 授权公告日 | 2018-04-13 |
| 分类号 | B66B5/00;B66B11/02 |
| 分类 | 卷扬;提升;牵引; |
| 申请人名称 | 上海盛蒂斯自动化设备股份有限公司 |
| 申请人地址 | 上海市松江区松江工业园区松闵路258号 |
专利法律状态
2018-04-13
授权
状态信息
授权
摘要

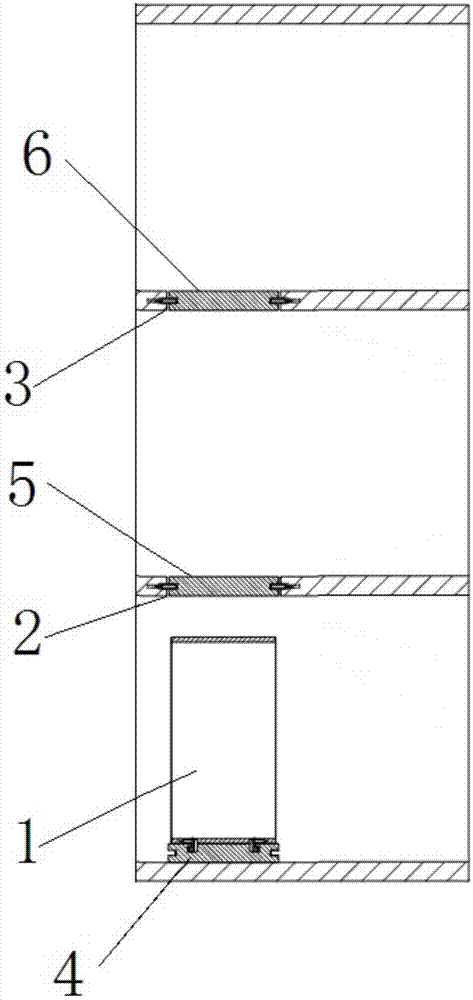

本实用新型公开了一种电梯层站楼板孔洞填补系统,用于至多为三层楼层的电梯,电梯包括电梯控制系统,轿厢,二楼孔洞和三楼孔洞,其特征在于:还包括外形与二楼孔洞和三楼孔洞相配合的轿底盖板、二楼盖板和三楼盖板,轿厢的底部通过第一常闭型电磁开启锁紧装置锁住固定轿底盖板,二楼孔洞通过第二常闭型电磁开启锁紧装置锁住固定二楼盖板,三楼孔洞通过第三常闭型电磁开启锁紧装置锁住固定三楼盖板;电梯控制系统分别与第一常闭型电磁开启锁紧装置、第二常闭型电磁开启锁紧装置和第三常闭型电磁开启锁紧装置电控制连接。本实用新型在轿厢离开层站后,有效填补了轿厢投影区域的楼板孔洞,防止了人员从楼板孔洞坠落的危险,保护了周围人员的安全。
