授权公布号:CN114941222B
一种服装生产清洗设备
有效
申请
2022-04-18
申请公布
2022-08-26
授权
2023-06-23
预估到期
2042-04-18
| 申请号 | CN202210401955.2 |
| 申请日 | 2022-04-18 |
| 申请公布号 | CN114941222A |
| 申请公布日 | 2022-08-26 |
| 授权公布号 | CN114941222B |
| 授权公告日 | 2023-06-23 |
| 分类号 | D06F23/02;D06F37/22;D06F37/30;D06F37/40 |
| 分类 | 织物等的处理;洗涤;其他类不包括的柔性材料; |
| 申请人名称 | 武汉市依翎针织有限责任公司 |
| 申请人地址 | 湖北省武汉市硚口区古田二路长升路12号 |
专利法律状态
2023-06-23
授权
状态信息
授权
2022-09-13
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):D06F23/02;申请日:20220418
2022-08-26
公布
状态信息
公布
摘要

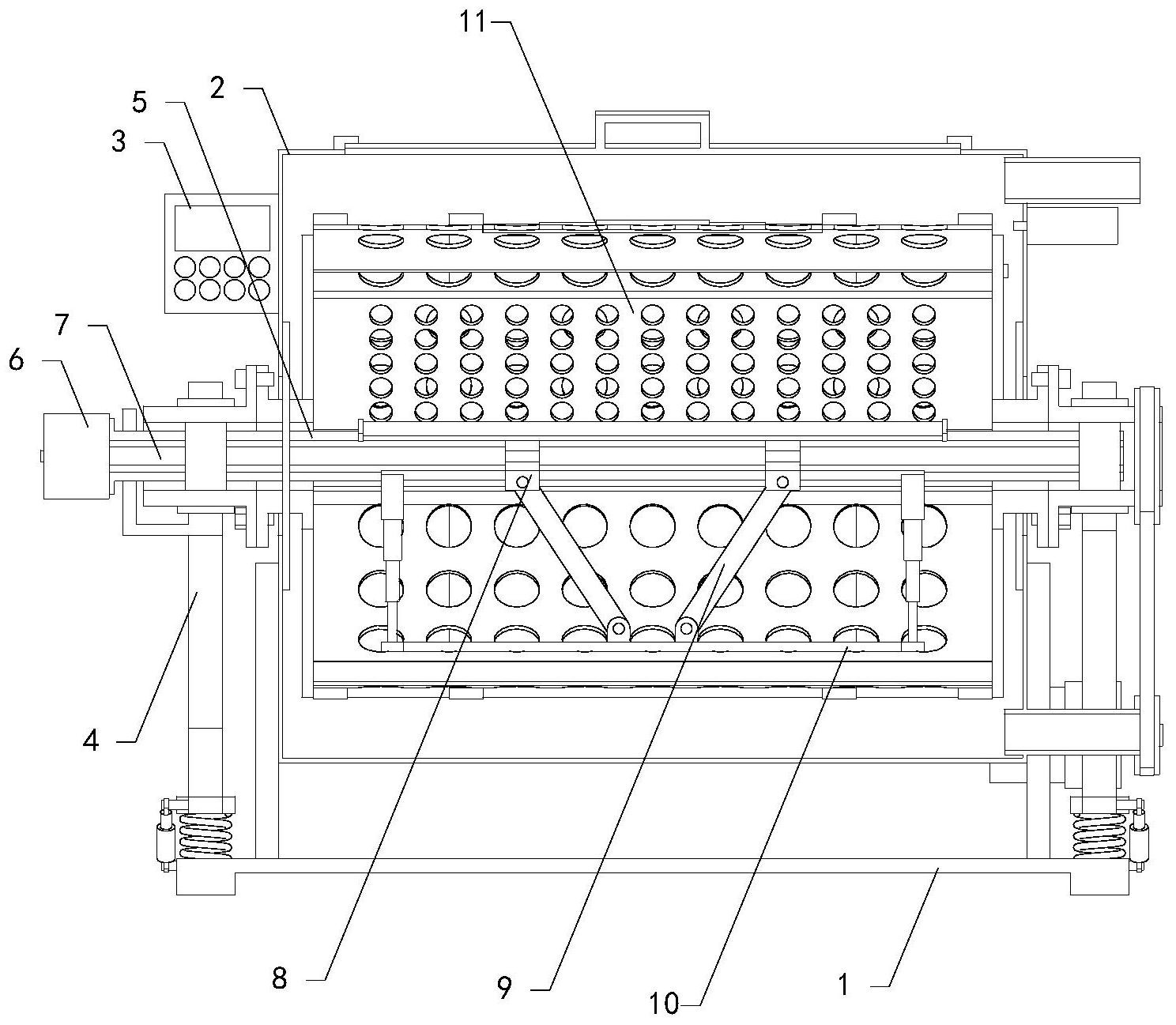

本发明涉及服装生产的技术领域,特别是涉及一种服装生产清洗设备,其采用撞击清洗方式,提高服装纤维与洗涤水的相对撞击速度,清洗能力强;包括底座、洗涤桶、控制箱、两个安装架、滚筒机构、驱动机构、轴管、往复电机、双向丝杆、两个螺纹滑块、两个推杆、撞衣板和两个托衣板,两个安装架、洗涤桶和控制箱安装在底座上,滚筒机构位于洗涤桶中,驱动机构与滚筒机构传动连接,轴管安装在安装架上,轴管伸入滚筒机构中,往复电机安装在轴管上,往复电机的输出轴与双向丝杆同心连接,双向丝杆同心转动安装在轴管中,两个螺纹滑块对称转动安装在双向丝杆上,两个推杆的两端分别转动连接两个螺纹滑块和撞衣板,两个托衣板安装在滚筒机构的内壁上。
