授权公布号:CN218563315U
一种紧急开锁组件及电插锁
有效
申请
2022-09-15
申请公布
1970-01-01
授权
2023-03-03
预估到期
2032-09-15
| 申请号 | CN202222452053.X |
| 申请日 | 2022-09-15 |
| 授权公布号 | CN218563315U |
| 授权公告日 | 2023-03-03 |
| 分类号 | E05B17/22;E05B15/00;E05B47/00 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 深圳市意林电锁有限公司 |
| 申请人地址 | 广东省深圳市福田区车公庙泰然九路海松大厦A-1605(仅限办公) |
专利法律状态
2023-03-03
授权
状态信息
授权
摘要

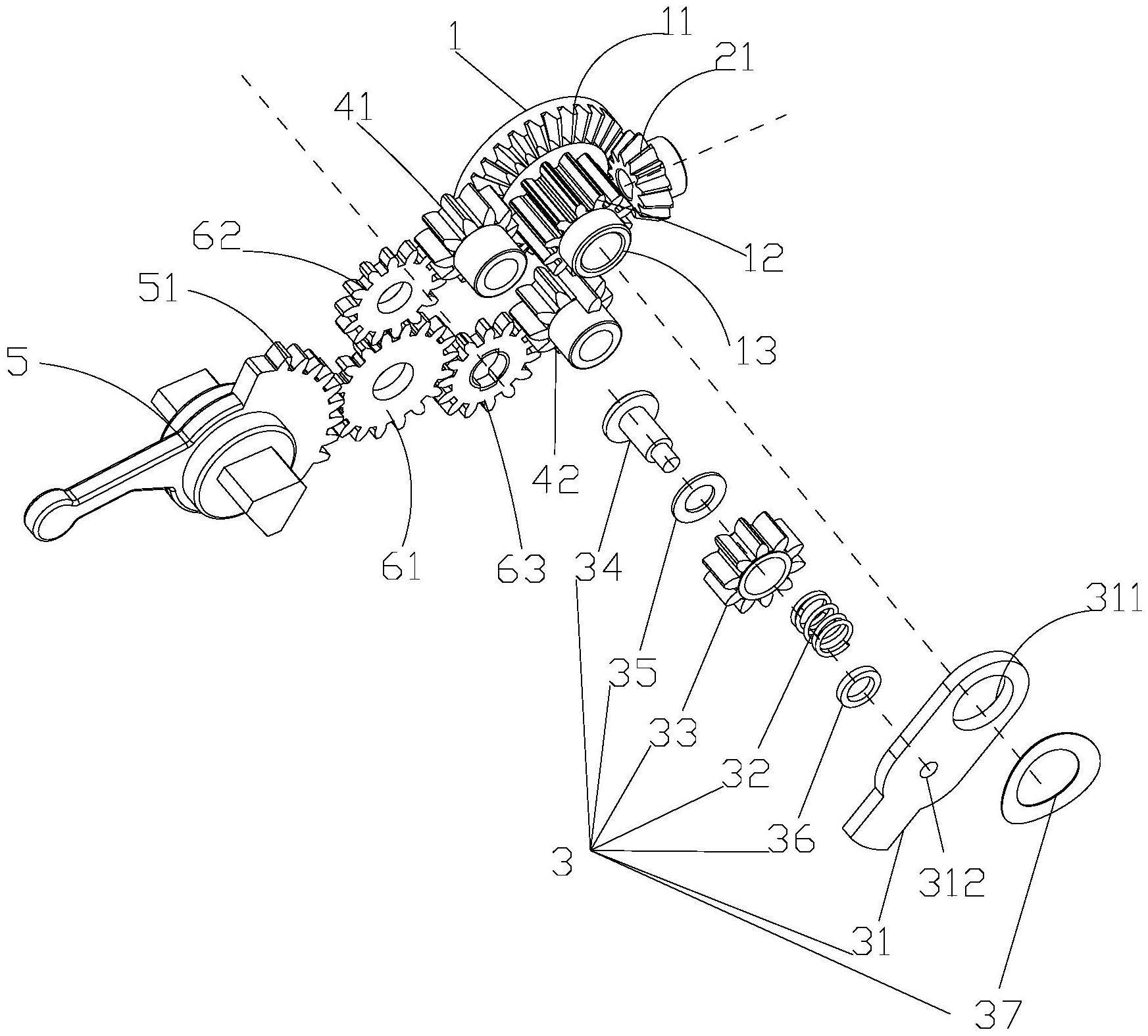

本实用新型公开了一种紧急开锁组件及电插锁,其中,紧急开锁组件包括传动锥齿轮、齿轮止动板摆臂传动组件和两个止动齿轮,齿轮止动板摆臂传动组件包括止动板、弹簧、传动齿和轴芯;止动齿轮为特殊结构,在其多个普通齿中设有至少一个纵向高度高于其他普通齿的高台阶齿;当传动锥齿轮带动传动齿转动时,齿轮止动板摆臂传动组件在两个止动齿轮之间实现摆臂,并利用止动齿轮上的高台阶齿顶住止动板,使得传动齿最终与驱动电机的电机主齿轮相脱离,便于用户使用紧急钥匙开锁和上锁。本实用新型提供的紧急开锁组件及电插锁,使得用户可在电插锁通电和不通电的情况下,均能通过机械钥匙实现开锁和上锁。
