授权公布号:CN217631831U
一种具备语音提示和报警功能的智能电插锁
有效
申请
2022-05-12
申请公布
1970-01-01
授权
2022-10-21
预估到期
2032-05-12
| 申请号 | CN202221142476.5 |
| 申请日 | 2022-05-12 |
| 授权公布号 | CN217631831U |
| 授权公告日 | 2022-10-21 |
| 分类号 | E05B47/02;E05B45/06;E05B15/00;E05B15/10 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 深圳市意林电锁有限公司 |
| 申请人地址 | 广东省深圳市福田区车公庙泰然九路海松大厦A-1605(仅限办公) |
专利法律状态
2022-10-21
授权
状态信息
授权
摘要

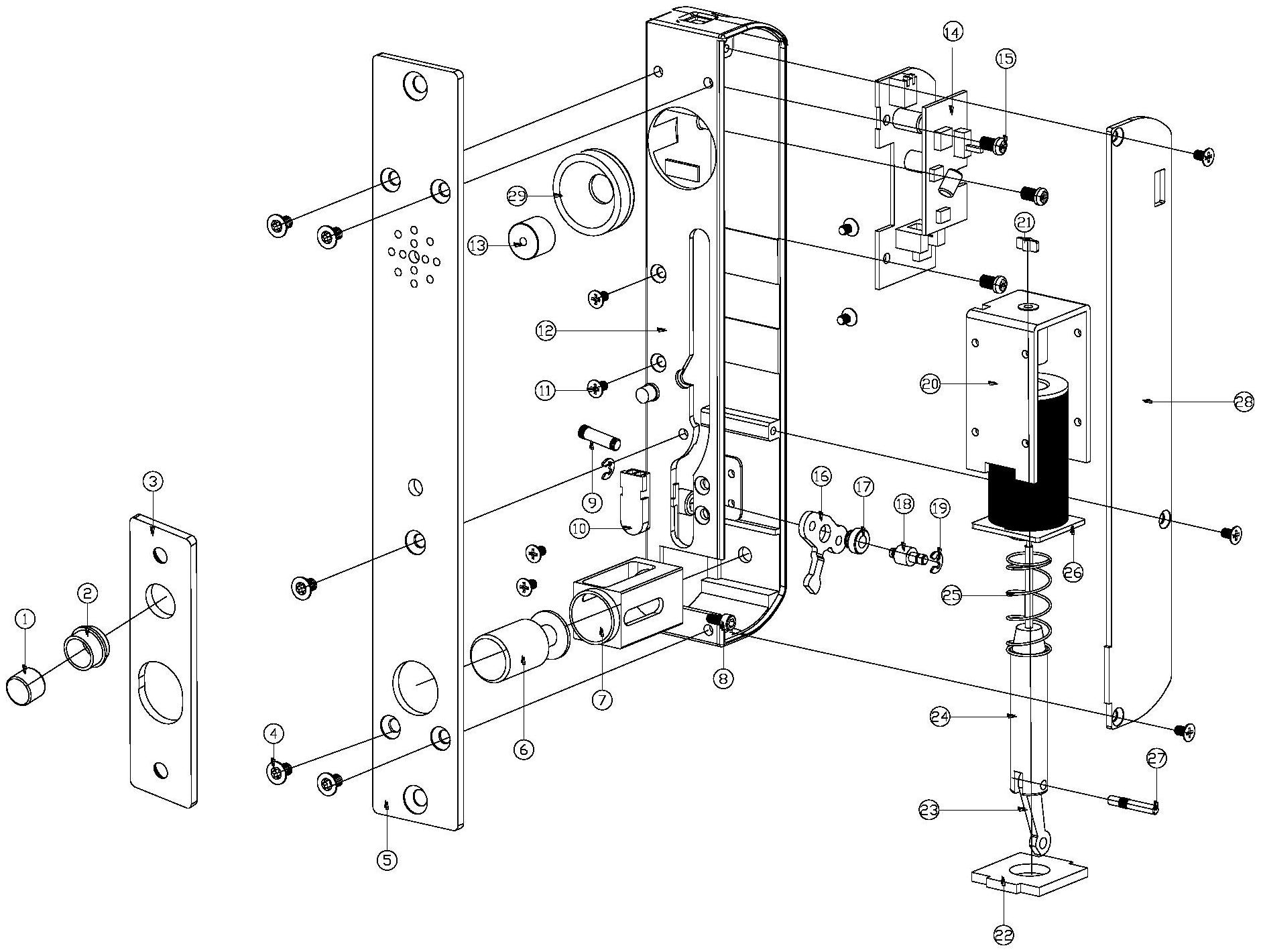

本实用新型公开了一种具备语音提示和报警功能的智能电插锁,包括设置在门扇上的门闩板组件和设置在门扇上的锁体,所述门闩板组件与锁体对应安装,所述门闩板靠近锁体时,所述磁芯与干簧管感应;所述干簧管感应到磁芯后发出信号传输至PCBA板,所述PCB板控制电磁铁芯组件的工作电流将锁打开或关闭;若非法开锁或关门时门没有回到位,所述PCB板通过拨码开关控制语音提示模块和报警提示模块各自发出相应的提示音。当干簧管感应磁芯,干簧管发出信号传输至PCBA集成模块,实现上锁吗,电锁语音提示模块向用户发出相应提示音;当受到外界干扰电锁无法完全插出上锁时,报警提示模块发出引人注意的声音,有效提高门禁自动化的安全效能。
