授权公布号:CN215056216U
一种附门锁双信号磁力锁
有效
申请
2020-12-31
申请公布
1970-01-01
授权
2021-12-07
预估到期
2030-12-31
| 申请号 | CN202023326503.8 |
| 申请日 | 2020-12-31 |
| 授权公布号 | CN215056216U |
| 授权公告日 | 2021-12-07 |
| 分类号 | E05B47/00 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 深圳市意林电锁有限公司 |
| 申请人地址 | 广东省深圳市福田区车公庙泰然九路海松大厦A-1605(仅限办公) |
专利法律状态
2021-12-07
授权
状态信息
授权
摘要

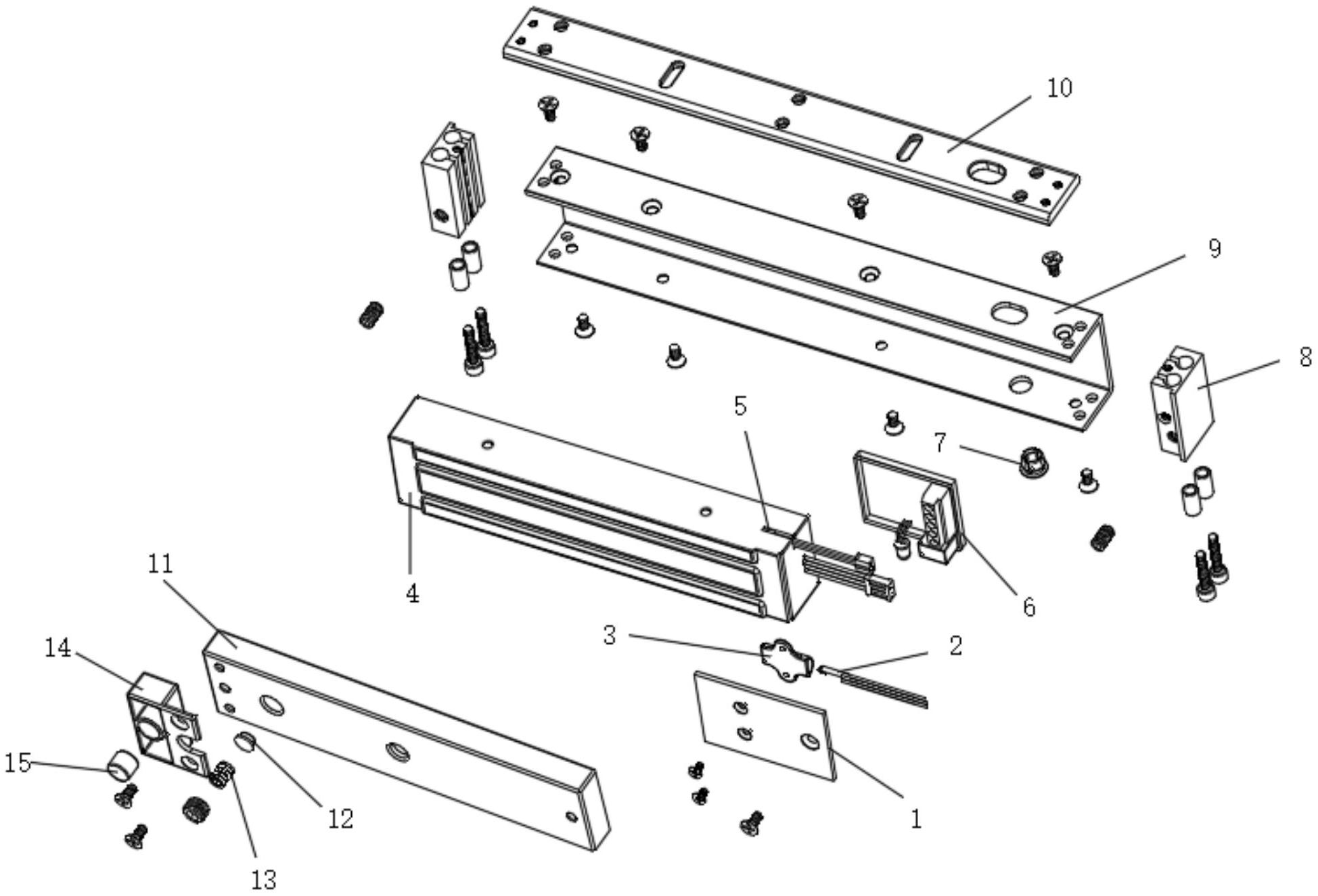

本实用新型公开了一种附门锁双信号磁力锁,包括安装在门上的吸板和安装在门框上的锁体,吸板的一端螺栓固定有信号塑胶槽架,信号塑胶槽架内部插接有磁铁,吸板靠近信号塑胶槽架的一端内部插接有消磁弹钉,消磁弹钉上套有弹钉压簧;锁体包括U型外壳和安装在U型外壳内部的锁芯,其中,锁芯的一端插接有霍尔开关,U型外壳内部位于锁芯上安装霍尔开关的一端处设置有PCBA板,U型外壳内部位于PCBA板的一侧设置有干簧管盒,干簧管盒的内部插接有干簧管,干簧管的一端伸出锁体外部,本实用新型适用于磁力锁,在通电的情况下,可以实时监测门和锁的启闭状态,安全性高。
