授权公布号:CN205685631U
转盘注塑机
有效
申请
2016-06-22
申请公布
1970-01-01
授权
2016-11-16
预估到期
2026-06-22
| 申请号 | CN201620618234.7 |
| 申请日 | 2016-06-22 |
| 授权公布号 | CN205685631U |
| 授权公告日 | 2016-11-16 |
| 分类号 | B29C45/06;B29C45/17;B08B15/04;B29L31/50N |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 苏州同花盛鞋业有限公司 |
| 申请人地址 | 江苏省苏州市高新区金山路180号 |
专利法律状态
2016-11-16
授权
状态信息
授权
摘要

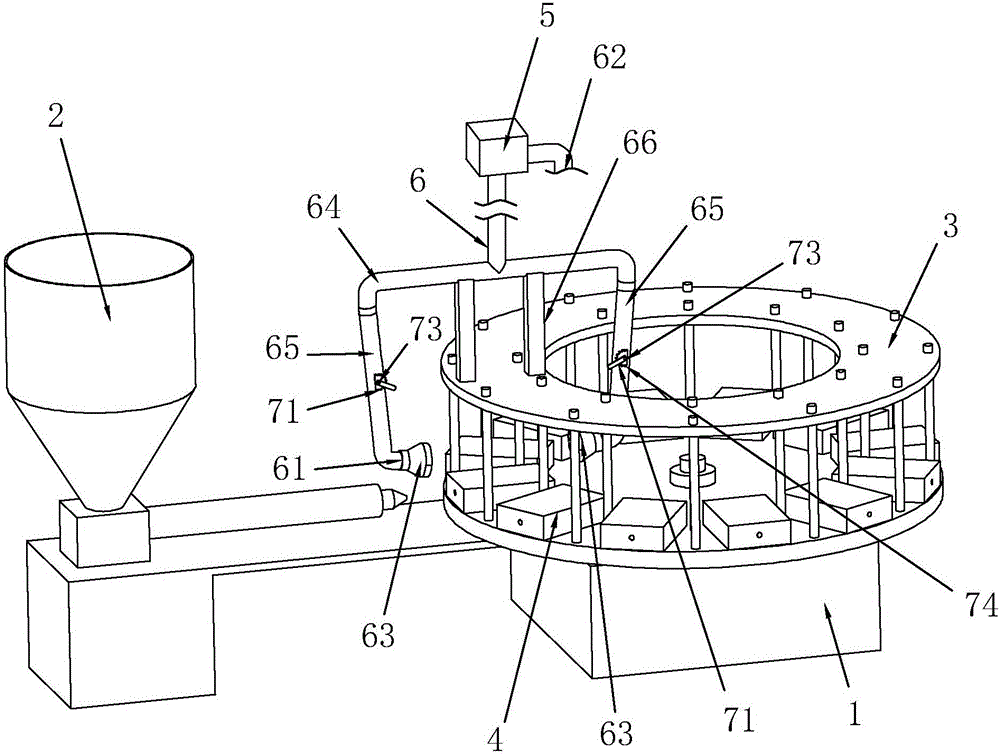

本实用新型公开了一种转盘注塑机,能够消除鞋底成型过程中产生的废气,保证车间内的生产环境,以及工作人员的身体健康,包括机架、原料桶、转盘、以及若干鞋底成型模具,转盘设置在机架上,鞋底成型模具分布在转盘上,所述转盘的一侧设有废气吸收装置;所述废气吸收装置包括抽风机与抽气管,所述抽气管包括延伸至车间外、并与抽风机连接的出气端、以及朝向鞋底成型模具的进气端;所述抽气管上还设有用于控制抽气管流量大小的控制结构,本实用新型适用于转盘注塑机。
