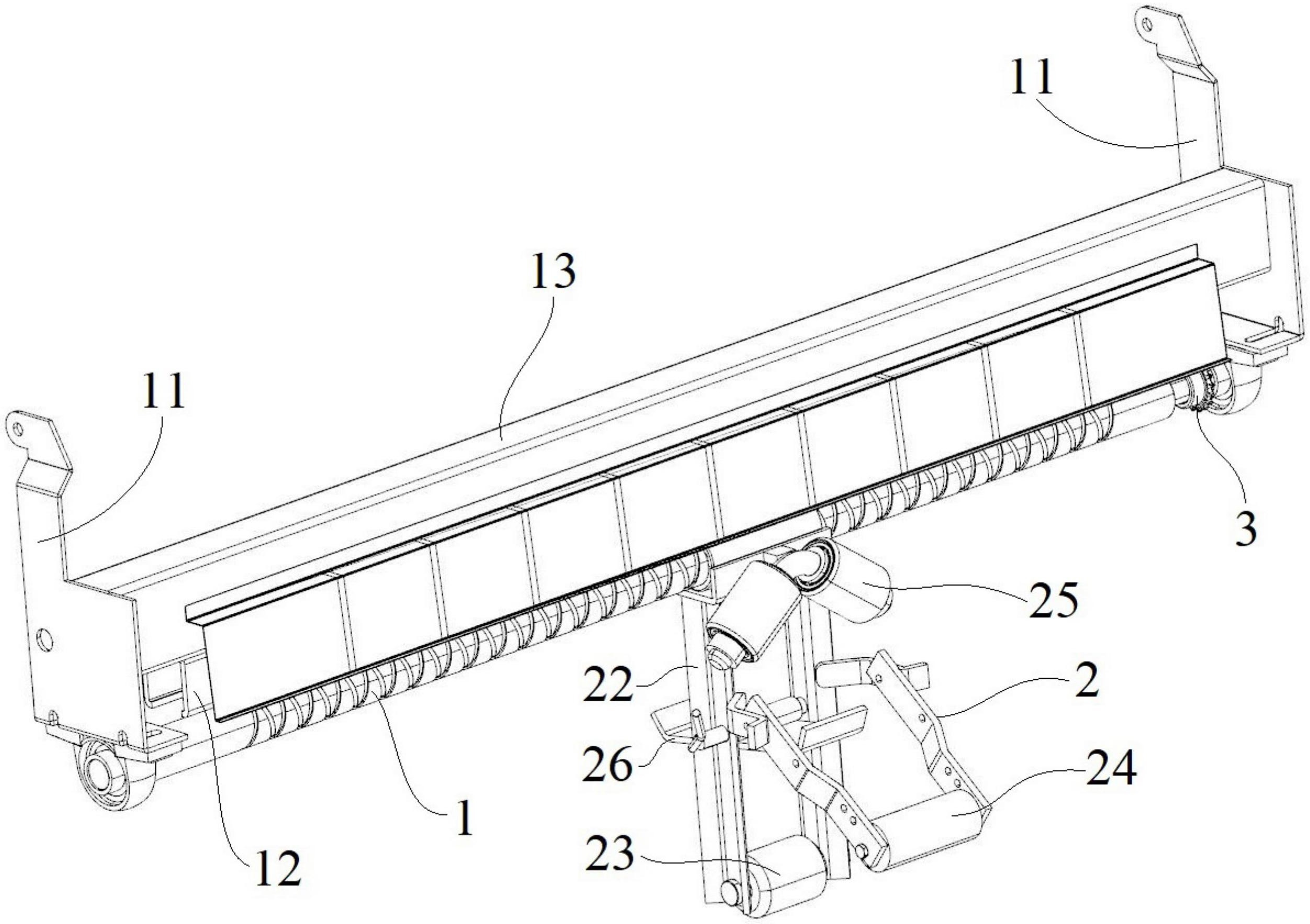

本实用新型公开了一种卷盘喷灌机排管装置，包括正反向“8”字螺旋轴、排管滑块机构和排管导向链轮；正反向“8”字螺旋轴两端的轴承座上分别固定安装有立安装板，左右对称设置的立安装板之间固定设有与正反向“8”字螺旋轴平行设置的导向支撑横梁；排管滑块机构包括螺旋配合套接安装在正反向“8”字螺旋轴上的滑块以及与滑块固定连接的PE管穿接安装架，滑块与导向支撑横梁之间设有导向滑移支撑机构。本卷盘喷灌机排管装置在PE管放出或回收过程中，导向支撑横梁可以通过导向滑移支撑机构提供抵抗正反向“8”字螺旋轴弯矩的支撑力，能够最大限度降低正反向“8”字螺旋轴或滑块的磨损，实现较长的使用寿命。
