授权公布号:CN215473108U
一种多进料管3D打印设备
有效
申请
2021-04-20
申请公布
1970-01-01
授权
2022-01-11
预估到期
2031-04-20
| 申请号 | CN202120815456.9 |
| 申请日 | 2021-04-20 |
| 授权公布号 | CN215473108U |
| 授权公告日 | 2022-01-11 |
| 分类号 | B29C64/20;B29C64/336;B29C64/209;B33Y30/00;B33Y40/00 |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 湖北嘉一三维高科股份有限公司 |
| 申请人地址 | 湖北省咸宁市赤壁市赤马港工业园嘉一科技园 |
专利法律状态
2022-01-11
授权
状态信息
授权
摘要

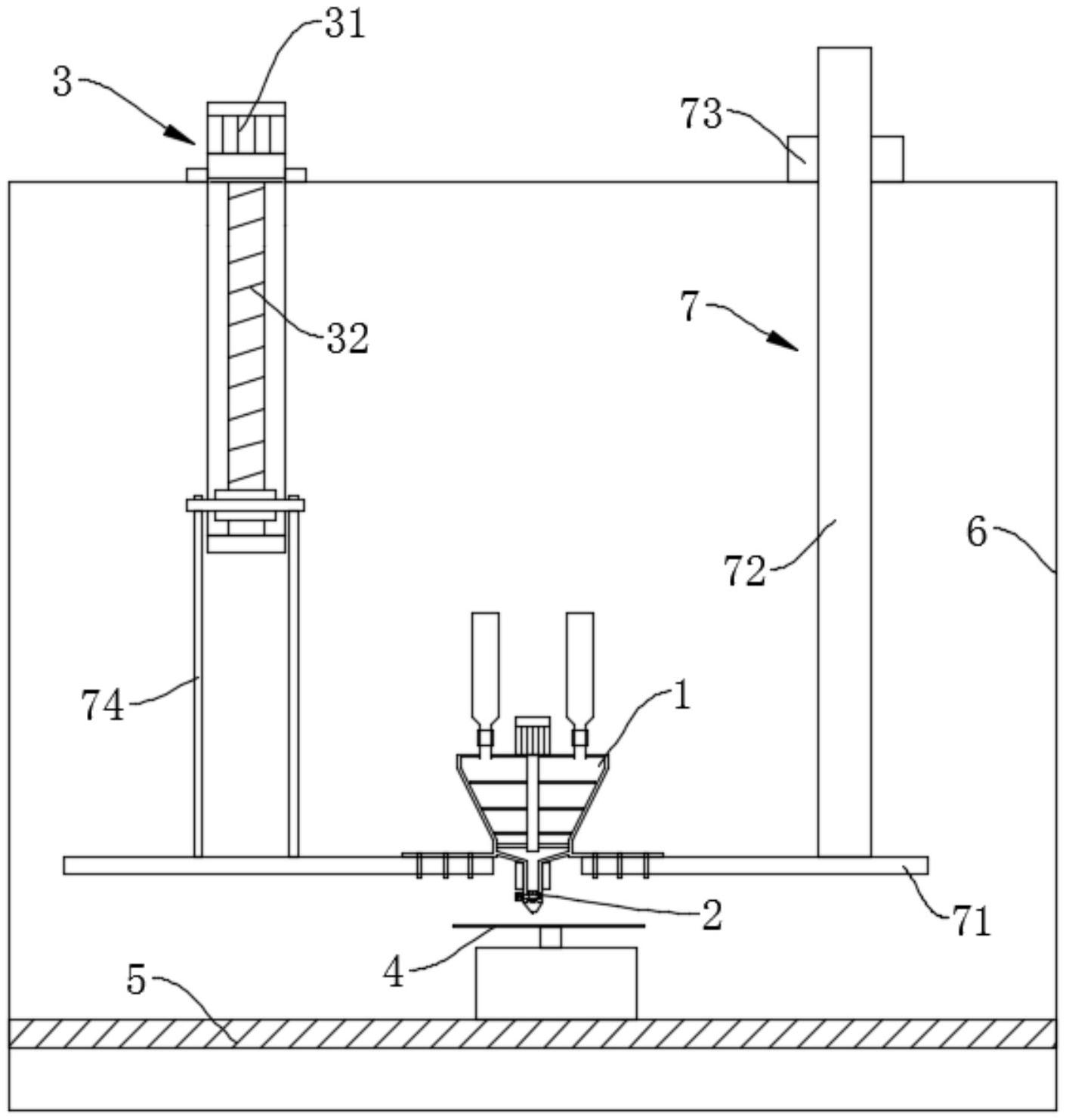

本实用新型公开了一种多进料管3D打印设备,包括供料组件、打印头、垂直驱动机构、打印座、水平驱动机构以及机架,其中:供料组件位于垂直驱动机构下端,并与垂直驱动机构运动端连接,垂直驱动机构驱动供料组件在竖直方向运动,供料组件包括外壳、搅拌机构、储料管以及计量阀,外壳内形成容置腔,多个储料管固定连接在外壳上端且下端均与容置腔连通,且连接处设置计量阀,搅拌机构设置在容置腔内;打印头连接在供料组件下端并与容置腔连通。本实用新型使用了多个储料管储存不同颜色的打印材料,通过计量阀来控制各种颜色打印材料的比例,然后通过搅拌机构进行混合,再供给打印头进行打印,可以打印出各种颜色的打印件,实现更丰富的打印效果。
