授权公布号:CN204381039U
高速平板玻璃清洗机
有效
申请
2014-11-11
申请公布
1970-01-01
授权
2015-06-10
预估到期
2024-11-11
| 申请号 | CN201420666767.3 |
| 申请日 | 2014-11-11 |
| 授权公布号 | CN204381039U |
| 授权公告日 | 2015-06-10 |
| 分类号 | B08B11/04 |
| 分类 | 清洁; |
| 申请人名称 | 深圳市汉东玻璃机械有限公司 |
| 申请人地址 | 广东省深圳市宝安区松岗街道塘下涌同富裕工业园松塘路43号第三幢第一层 |
专利法律状态
2015-06-10
授权
状态信息
授权
摘要

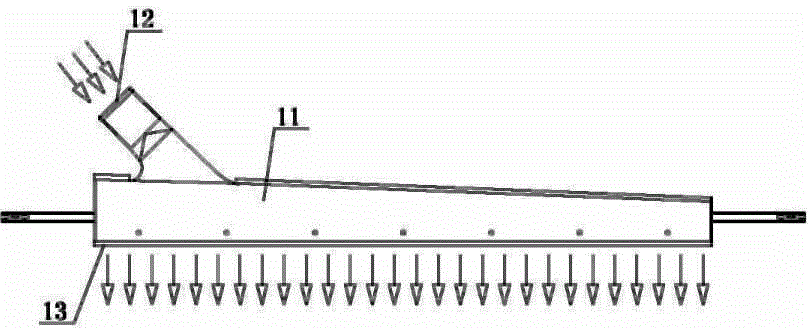

本实用新型涉及一种高速平板玻璃清洗机,包括机架、传动机构、PLC编程及LED触摸屏控制操作台、上片机构、清洗机构、风干机构、玻璃自动测厚装置及下片机构,清洗机构包括高压预冲洗机构、高速滚刷清洗机构及去离子水高压冲洗机构,风干机构包括依序安装在机架上的一对直风刀、四对斜风刀、一对方风刀及风干段降噪处理机构,去离子水高压冲洗机构包括四个水箱;高速滚刷清洗机构包括辊轴、分布在辊轴上的毛刷;风机主风道出口设有闸门调节机构;通过控制PLC,使用电子尺精确测量玻璃的厚度来调节风机电机频率从而控制风量及风压,清洗段毛刷、辊轴,风干段风刀能自动调整到合适的高度对玻璃进行清洗。
