授权公布号:CN211846824U
一种可调式吸盘吊架
有效
申请
2020-03-19
申请公布
1970-01-01
授权
2020-11-03
预估到期
2030-03-19
| 申请号 | CN202020351098.6 |
| 申请日 | 2020-03-19 |
| 授权公布号 | CN211846824U |
| 授权公告日 | 2020-11-03 |
| 分类号 | B66C1/02 |
| 分类 | 卷扬;提升;牵引; |
| 申请人名称 | 深圳市汉东玻璃机械有限公司 |
| 申请人地址 | 广东省深圳市宝安区燕罗街道塘下涌社区松塘路43号汉东机械厂房三101 |
专利法律状态
2020-11-03
授权
状态信息
授权
摘要

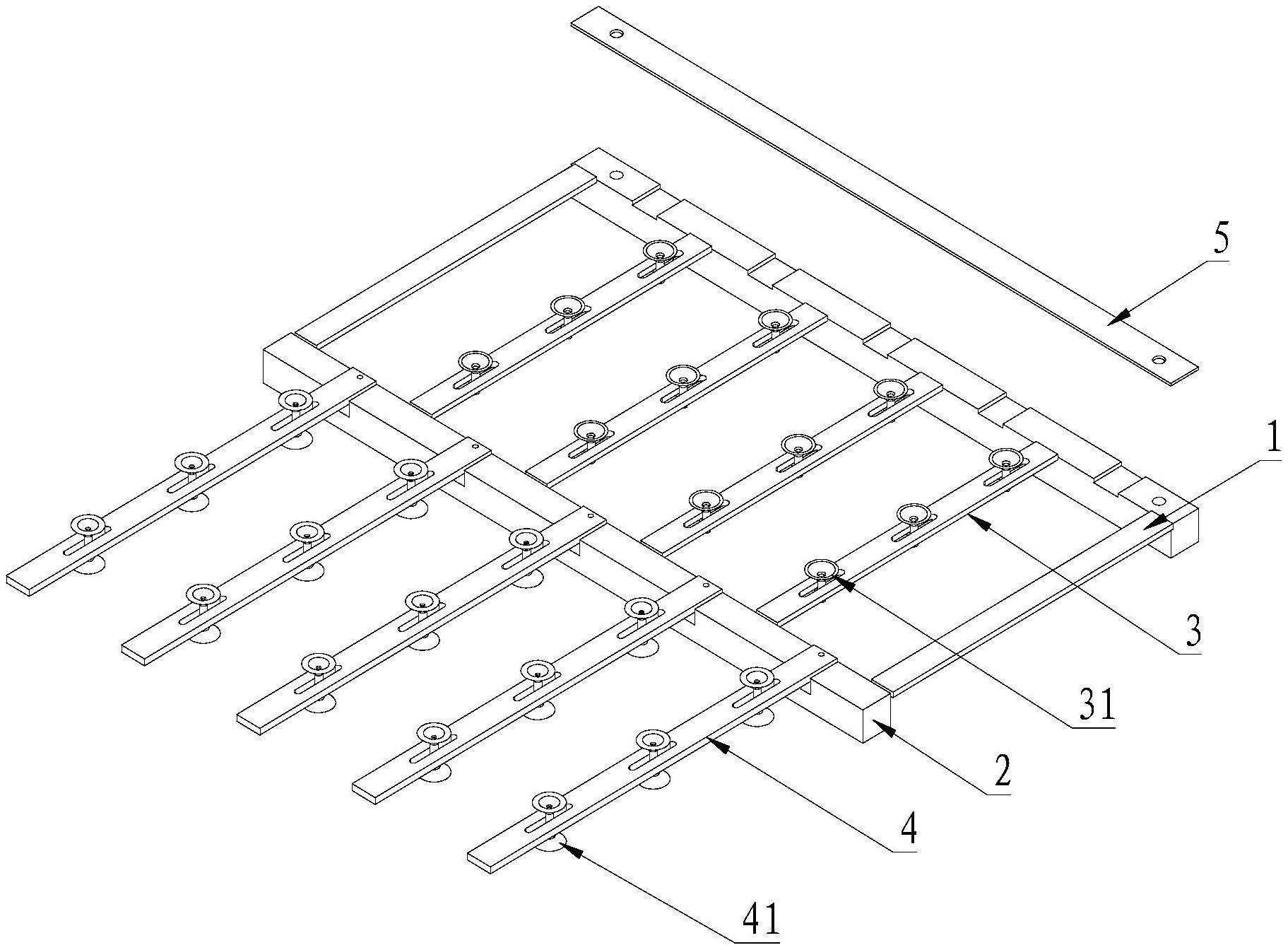

本实用新型涉及玻璃加工技术领域,尤其涉及一种可调式吸盘吊架,包括横梁、纵梁、第一吊臂和第二吊臂;两根相互平行的所述横梁和两根相互平行的所述纵梁连接形成口字形框架;所述第一吊臂的两端分别固定在两根纵梁上,所述第一吊臂在平行于框架的端面上设有第一吸盘;所述第二吊臂的一端与一根纵梁可转动连接,所述第二吊臂的另一端架设在另一根纵梁上,所述第二吊臂在平行于框架的相对两个端面上均设有第二吸盘;两根以上所述横梁和两根以上所述纵梁沿纵梁的轴向交替设置。本实用新型扩大了吸盘吊架的适用范围,提高了上片作业的安全性。
