授权公布号:CN218081903U
一种玻璃清洗机用倒角装置
有效
申请
2022-06-01
申请公布
1970-01-01
授权
2022-12-20
预估到期
2032-06-01
| 申请号 | CN202221355216.6 |
| 申请日 | 2022-06-01 |
| 授权公布号 | CN218081903U |
| 授权公告日 | 2022-12-20 |
| 分类号 | B24B9/08;B24B27/033;B24B49/16;B24B41/04 |
| 分类 | 磨削;抛光; |
| 申请人名称 | 东莞市亚龙玻璃机械有限公司 |
| 申请人地址 | 广东省东莞市企石镇上洞村第二工业区宏光路5号 |
专利法律状态
2022-12-20
授权
状态信息
授权
摘要

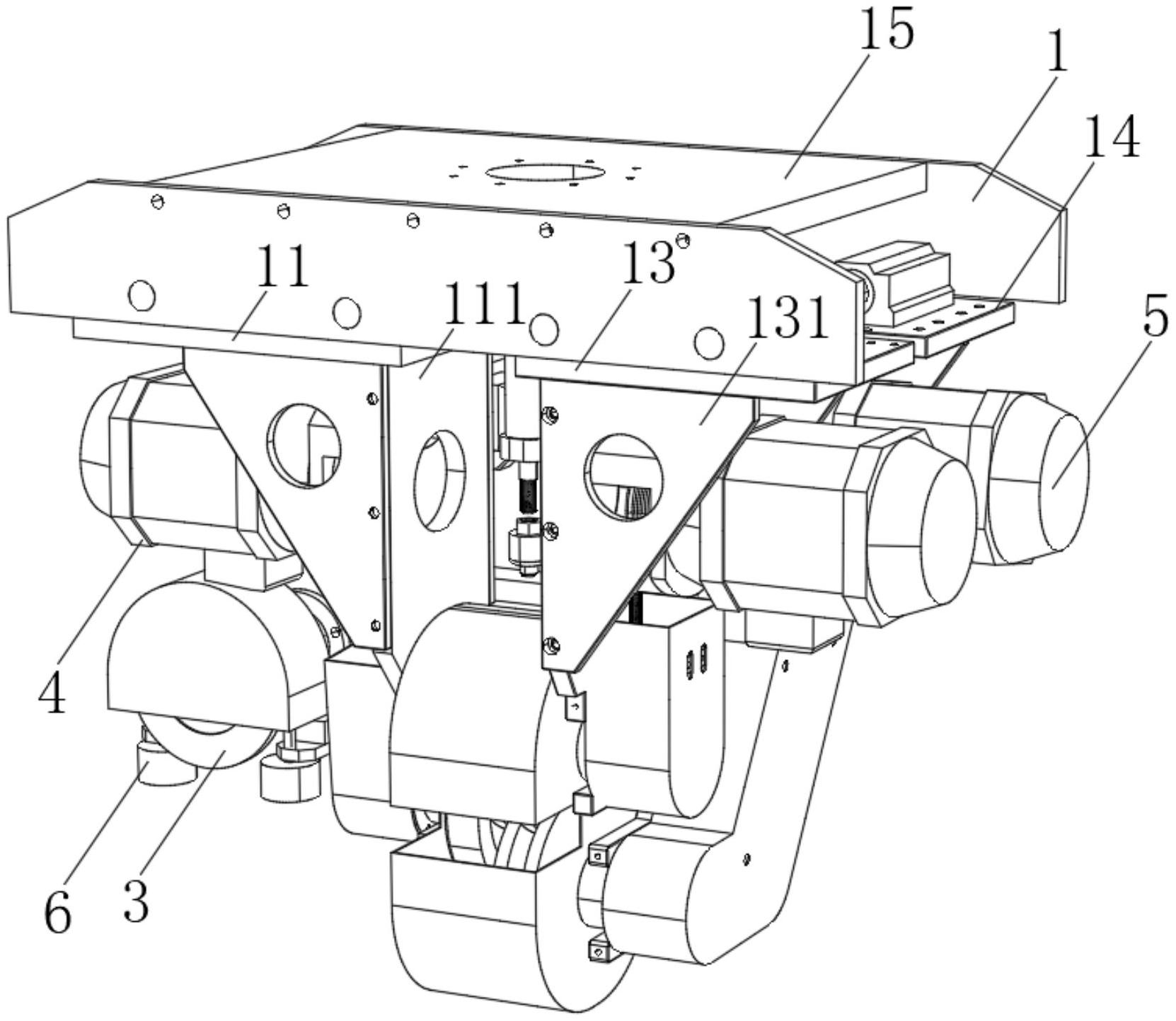

本实用新型公开了一种玻璃清洗机用倒角装置,包括第一安装板,第一安装板底部通过连接的第一安装架安装有过底磨头机构,第二安装板底部通过安装的两个气缸连接有除膜机构,第三安装板通过连接的第二安装架安装有上倒角磨头机构,第四安装板通过连接的第三安装架安装有下倒角磨头机构。本实用新型的除膜机构通过设置的气缸带动背板导向杆上进行上下滑动,使得除膜轮可以在一定范围内进行上下运动调节,继而实现除膜轮与玻璃间压力的调整,再配合靠轮实现对多种不同厚度玻璃的除膜,确保后续倒角磨头机构能够正常对玻璃进行倒角加工,通过设置的过底磨头机构与倒角磨头机构进行配合,继而能够对玻璃边三面的稳定倒角工作。
