授权公布号:CN216096099U
带有滑块下行紧急停止控制机构的折弯机移动操作站
有效
申请
2021-11-12
申请公布
1970-01-01
授权
2022-03-22
预估到期
2031-11-12
| 申请号 | CN202122762558.1 |
| 申请日 | 2021-11-12 |
| 授权公布号 | CN216096099U |
| 授权公告日 | 2022-03-22 |
| 分类号 | B21D55/00 |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 埃威迪(黄石)数控技术有限公司 |
| 申请人地址 | 湖北省黄石市经济开发区金山大道158号 |
专利法律状态
2022-03-22
授权
状态信息
授权
摘要

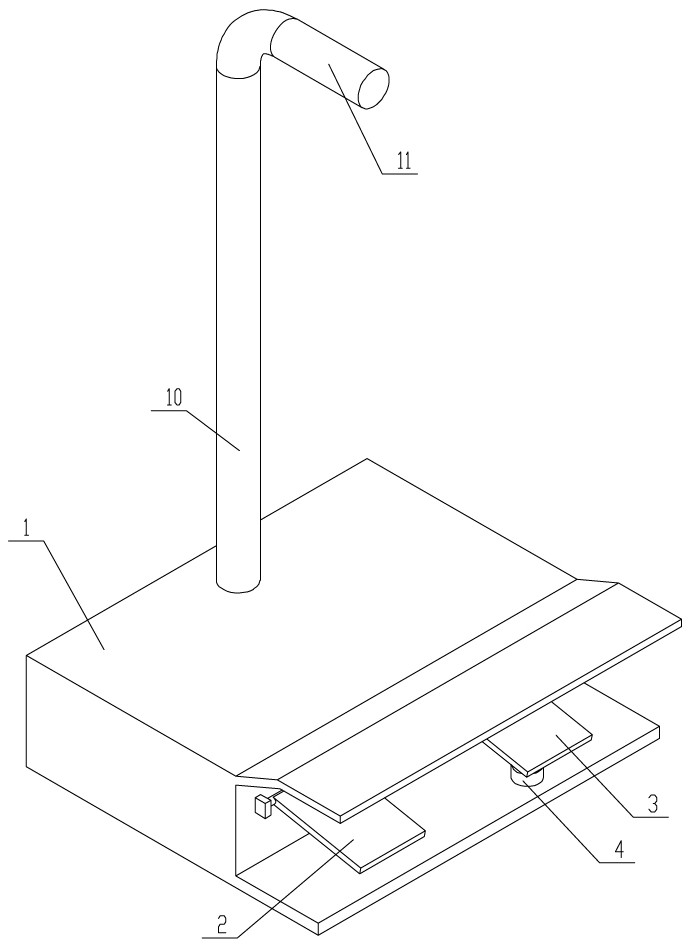

本实用新型是带有滑块下行紧急停止控制机构的折弯机移动操作站,包括外壳,外壳内并排装有行程开关A和行程开关B,行程开关A与行程开关B串联且用于控制折弯机的滑块下行,行程开关A内设有闭合触点,行程开关B内设有断开触点,行程开关A与行程开关B的触杆外端平齐,行程开关A的触杆内端至闭合触点的距离小于行程开关B的触杆内端至断开触点的距离,外壳侧壁装有一根推杆,推杆内端装有一块连接板,连接板的长度横跨行程开关A与行程开关B的触杆,外壳外侧位于推杆上方装有一块踏板A,踏板A底部设有凸起部A和凸起部B,凸起部B下方设有阻尼器;本实用新型杜绝操作者在出现紧急状况下因慌乱而误操作造成安全事故。
