授权公布号:CN220659600U
一种折叠升降门及激光切割机
有效
申请
2023-08-18
申请公布
1970-01-01
授权
2024-03-26
预估到期
2033-08-18
| 申请号 | CN202322237012.3 |
| 申请日 | 2023-08-18 |
| 授权公布号 | CN220659600U |
| 授权公告日 | 2024-03-26 |
| 分类号 | B23K26/38;B23K26/70 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 济南邦德激光股份有限公司 |
| 申请人地址 | 山东省济南市高新区新泺大街1299号鑫盛大厦1号楼21A(经营场所位于东区ICT智能装配工业园) |
专利法律状态
2024-03-26
授权
状态信息
授权
摘要

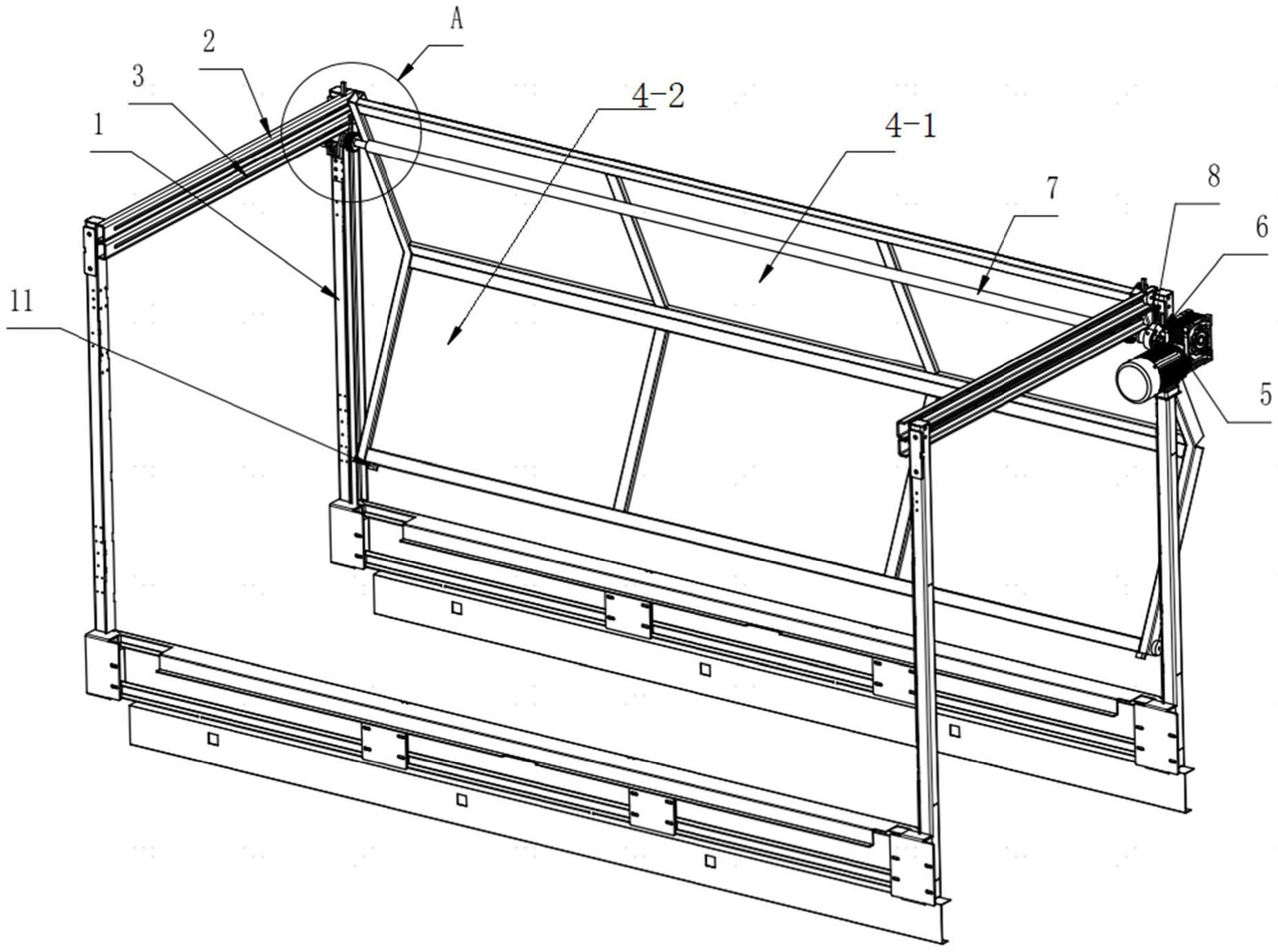

本实用新型为一种折叠升降门及激光切割机,属于激光切割机领域。其技术方案为,一种折叠升降门,包括门架,门架中安装有门板,门板包括第一门板和第二门板,设第一门板的一组对边分别为第一活动边和第一铰接边,第二门板的一组对边分别为第二活动边和第二铰接边,第一铰接边和第二铰接边相互铰接;门架上设有开关导向组件和驱动组件,第一活动边的至少一端可转动的安装在门架;第二铰接边的至少一端滑动安装在开关导向组件中,驱动组件与第二活动边连接。本实用新型的有益效果为,在完全开启的状态下两个门板为水平状态且位于大包围部件的顶部平面中,不会增加激光切割机上方的占用空间,更适合于低层高车间使用,提高了设备的适用性。
