授权公布号:CN218489987U
分瓶系统
有效
申请
2022-10-28
申请公布
1970-01-01
授权
2023-02-17
预估到期
2032-10-28
| 申请号 | CN202222870688.1 |
| 申请日 | 2022-10-28 |
| 授权公布号 | CN218489987U |
| 授权公告日 | 2023-02-17 |
| 分类号 | B65B21/04;B65G47/74;B65G43/08 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 重庆品正食品有限公司 |
| 申请人地址 | 重庆市璧山区青杠街道剑山路236号 |
专利法律状态
2023-02-17
授权
状态信息
授权
摘要

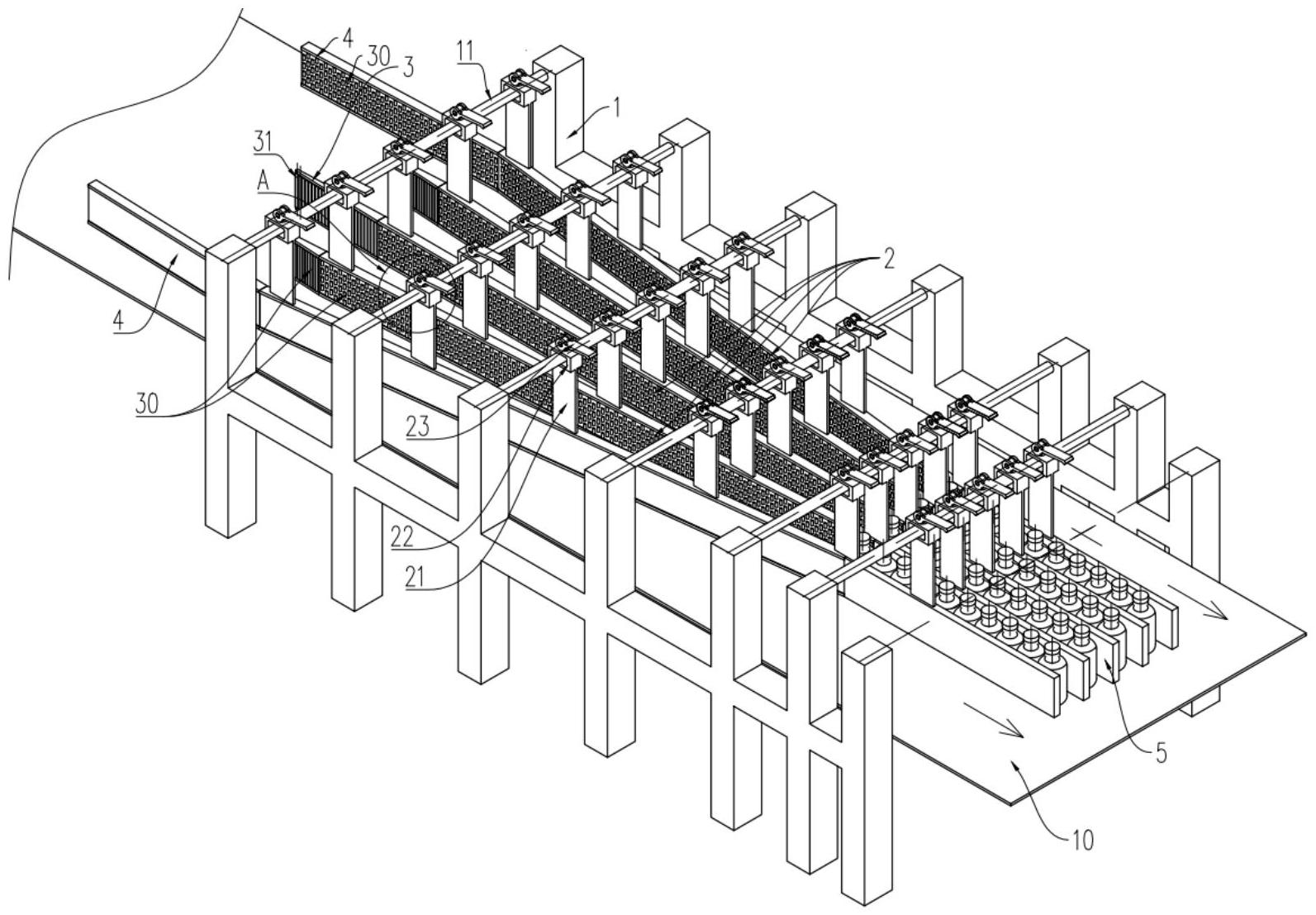

本实用新型涉及瓶体分流技术领域,具体公开了分瓶系统,包括机架和设置在输送线上方的多个分流板,机架上设有安装杆,分流板安装在安装杆上,相邻分流板之间的间距沿着传送方向逐渐减小,多个分流板中位于端部的分流板上连接有挡板,非端部的分流板上均固定有导流板,导流板呈V形,导流板的V形尖端转动连接有竖向的引导辊,导流板与瓶体接触的侧面、分流板与瓶体接触的侧面、挡板与瓶体接触的侧面均转动连接有若干个竖向的导向辊;还包括安装在机架上的多个隔板,每个分流板的末端均有隔板,隔板与传送方向平行。本方案用以解决现有技术中瓶体分流过程存在部分瓶体被分流板阻挡而无法继续分流以及分流过程中瓶体表面容易擦伤的问题。
