授权公布号:CN214560629U
一种易于组装的柔性环形工作台
有效
申请
2021-04-29
申请公布
1970-01-01
授权
2021-11-02
预估到期
2031-04-29
| 申请号 | CN202120908069.X |
| 申请日 | 2021-04-29 |
| 授权公布号 | CN214560629U |
| 授权公告日 | 2021-11-02 |
| 分类号 | B25H1/00;B25H1/14 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 深圳市同创达自动化设备有限公司 |
| 申请人地址 | 广东省深圳市坪山区坑梓街道坑梓中兴路9号A2 |
专利法律状态
2021-11-02
授权
状态信息
授权
摘要

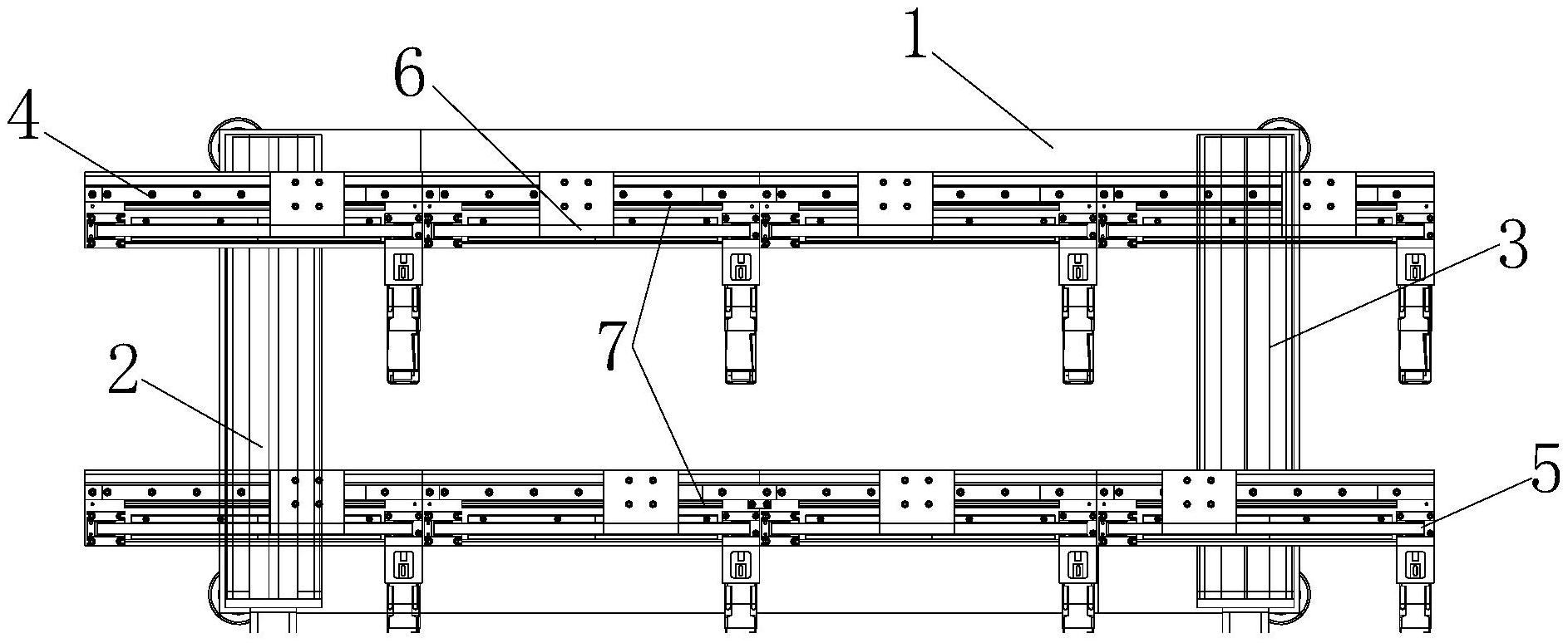

本实用新型公开了一种易于组装的柔性环形工作台,包括承载台,所述承载台上端固定安装有第一平移模组和第二平移模组,所述第一平移模组和第二平移模组上端活动安装有第一双面齿变轨模组和第二双面齿变轨模组,所述第一双面齿变轨模组上端活动设置有滑座,所述承载台上端固定安装有对称的双面齿传输模组,所述承载台下端四角边缘处固定安装有支撑腿,所述滑座下端固定安装有固定柱,所述固定柱外壁固定安装有齿轮环。本实用新型通过设置第一平移模组、第二平移模组、第一双面齿变轨模组、第二双面齿变轨模组和滑座,利于物体的搬运工作,通过配合使用各个模组,实现了将滑座环形移动的效果,实现了载具的循环使用,使用方便。
