授权公布号:CN211219826U
一种带有拉料结构的切割机
有效
申请
2019-11-25
申请公布
1970-01-01
授权
2020-08-11
预估到期
2029-11-25
| 申请号 | CN201922046741.4 |
| 申请日 | 2019-11-25 |
| 授权公布号 | CN211219826U |
| 授权公告日 | 2020-08-11 |
| 分类号 | B23Q7/00;B23Q7/08 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 江苏合丰机械制造有限公司 |
| 申请人地址 | 江苏省苏州市张家港市南丰镇南丰村江苏合丰机械制造有限公司 |
专利法律状态
2020-08-11
授权
状态信息
授权
摘要

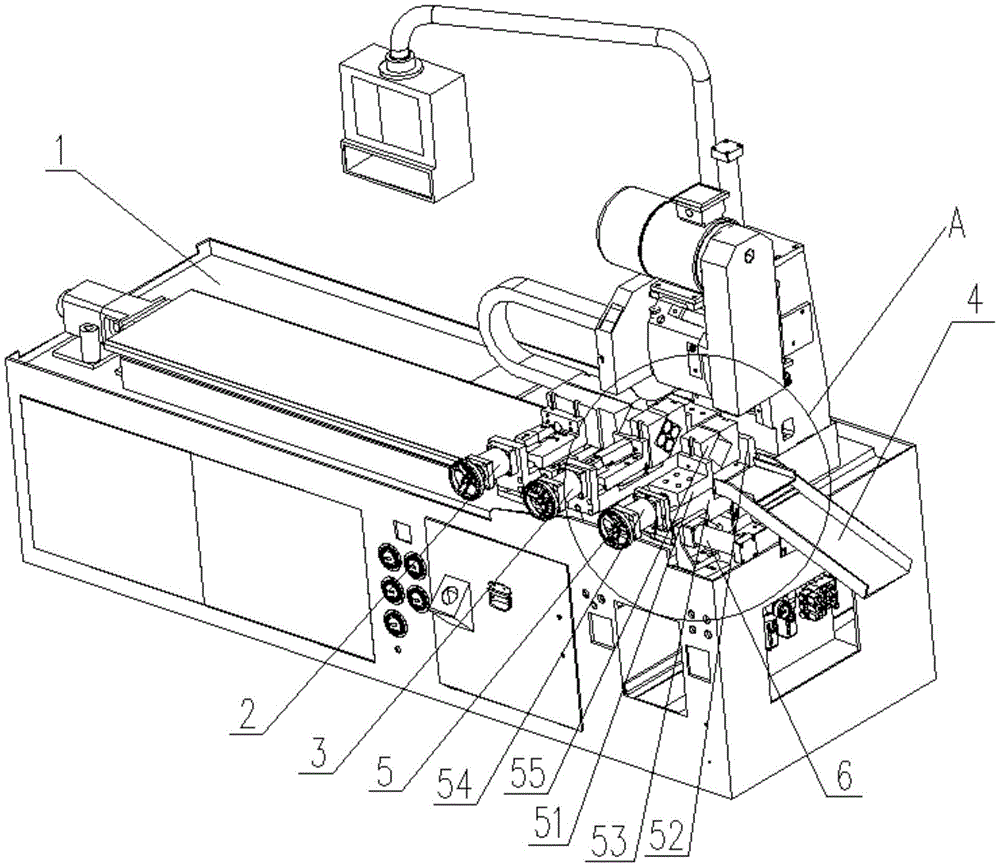

本实用新型提供一种带有拉料结构的切割机,包括机床和依次设置在机床台面上的送料夹具、夹紧夹具、排料轨道,在夹紧夹具、排料轨道的进料口之间设置有拉料夹具,拉料夹具位于排料轨道的一侧连接有驱动装置,驱动装置固定连接在机床上,拉料夹具与驱动装置连接并通过驱动装置在夹紧夹具和排料轨道之间运动。该拉料结构能够将尾料继续向前拉,使剩余的尾料也能进行切割利用,从而减少了人工成本,并且提高了生产效率。
