授权公布号:CN219012793U
用于燃料电池的空压机能量回收系统
有效
申请
2022-11-14
申请公布
1970-01-01
授权
2023-05-12
预估到期
2032-11-14
| 申请号 | CN202223035329.0 |
| 申请日 | 2022-11-14 |
| 授权公布号 | CN219012793U |
| 授权公告日 | 2023-05-12 |
| 分类号 | F04B35/02;F04B39/06;F04B39/00;F01D15/08;F01D25/10;F01D25/00;H01M8/06 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 国鸿氢能科技(嘉兴)股份有限公司 |
| 申请人地址 | 浙江省嘉兴市港区杭州湾新经济园37幢501室-2 |
专利法律状态
2023-05-12
授权
状态信息
授权
摘要

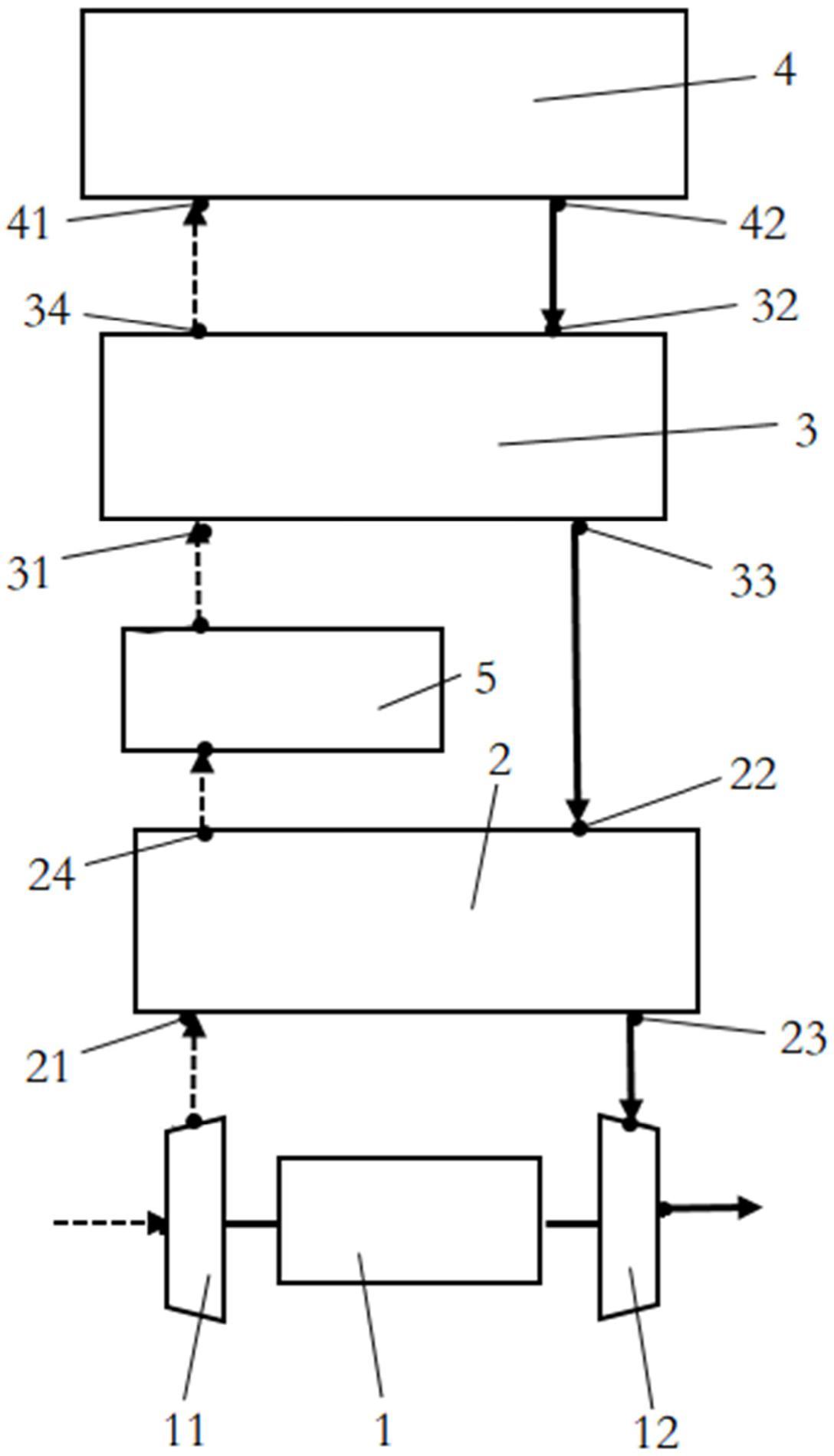

本实用新型涉及燃料电池技术领域,公开了一种用于燃料电池的空压机能量回收系统,包括空压机、换热装置、加湿装置和电池堆体,所述空压机具有压气端和涡轮端;所述换热装置具有第一换热进口、第二换热进口、第一换热出口和第二换热出口;所述第一换热进口与所述压气端连接;所述第一换热出口与涡轮端连接;所述加湿装置具有第一加湿进口、第二加湿进口、第一加湿出口和第二加湿出口;所述第一加湿进口与所述第二换热出口连接;所述第一加湿出口与所述第二换热进口连接;所述电池堆体具有进气口和出气口,所述进气口与所述第二加湿出口连接;所述出气口与所述第二加湿进口连接。本实用新型可以降低空压机电机运转功率,提高涡轮的使用寿命。
