授权公布号:CN212525750U
一种自动冲压生产线接料转运车
有效
申请
2020-06-23
申请公布
1970-01-01
授权
2021-02-12
预估到期
2030-06-23
| 申请号 | CN202021175338.8 |
| 申请日 | 2020-06-23 |
| 授权公布号 | CN212525750U |
| 授权公告日 | 2021-02-12 |
| 分类号 | B21D43/22; |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 洛阳丰力办公机具有限公司 |
| 申请人地址 | 河南省洛阳市伊滨区李村镇武屯村 |
专利法律状态
2021-02-12
授权
状态信息
授权
摘要

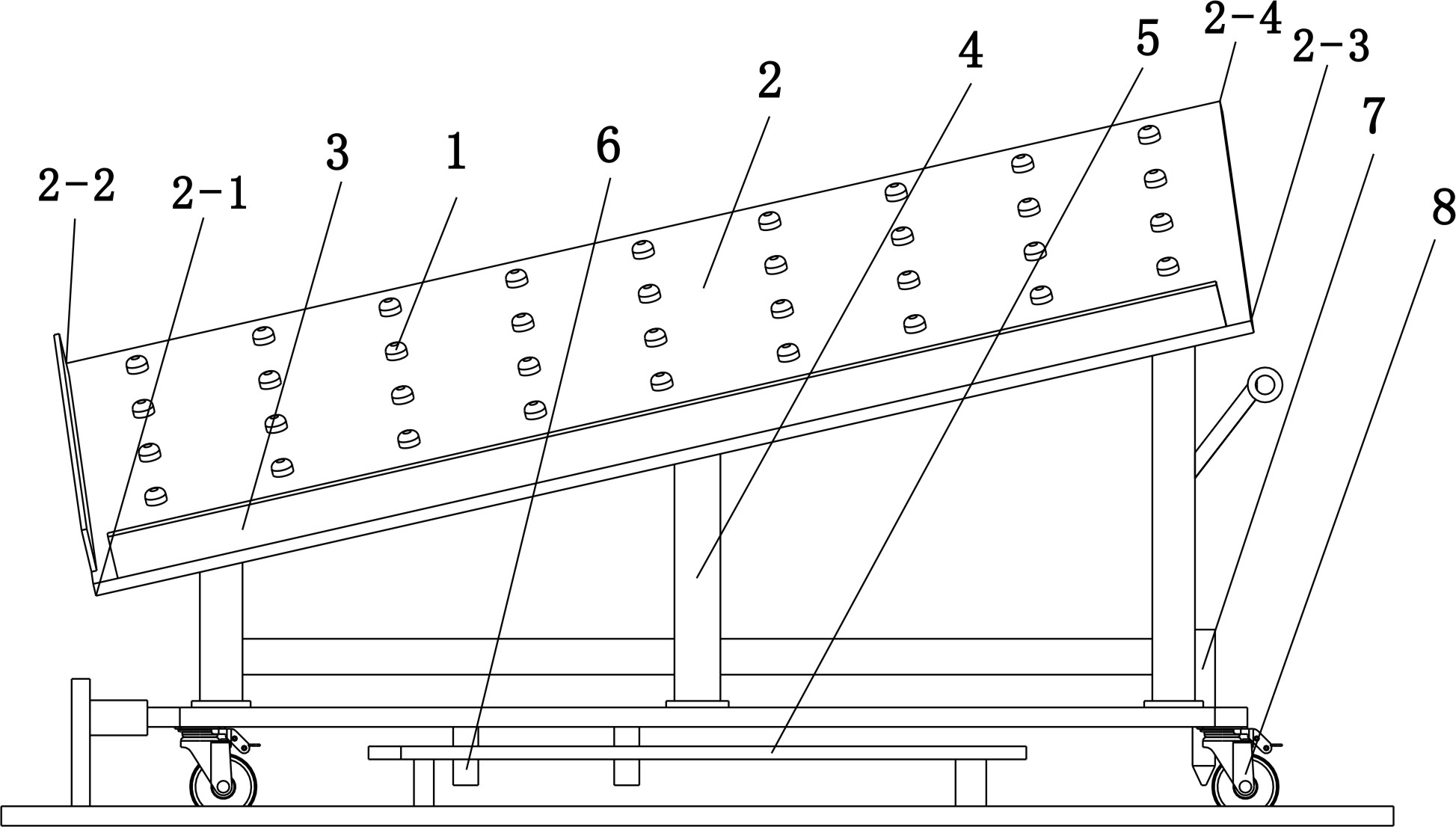

一种涉及文件柜生产设备技术领域的自动冲压生产线接料转运车,包含万向球,还包含支撑平板、挡板、小车架和定位装置;所述支撑平板倾斜设置,支撑平板的板面整列排布有多个万向球;所述支撑平板的四个角端分别为角端Ⅰ、角端Ⅱ、角端Ⅲ和角端Ⅳ,所述角端Ⅰ和角端Ⅱ的连线与水平面之间的夹角为20~60°,角端Ⅰ和角端Ⅲ的连线与水平面之间的夹角为15~45°,且角端Ⅰ和角端Ⅱ的连线与水平面之间夹角的角度值大于角端Ⅰ和角端Ⅲ的连线与水平面之间夹角的角度值;所述支撑平板对应角端Ⅰ和角端Ⅱ连线的边缘以及角端Ⅰ和角端Ⅲ连线的边缘分别设有挡板;本实用新型有效解决了现有通过小车转运料板难以实现精准定位的问题。
