授权公布号:CN212480054U
一种电动葫芦用的高强度MC尼龙滑轮
有效
申请
2020-06-04
申请公布
1970-01-01
授权
2021-02-05
预估到期
2030-06-04
| 申请号 | CN202021010723.7 |
| 申请日 | 2020-06-04 |
| 授权公布号 | CN212480054U |
| 授权公告日 | 2021-02-05 |
| 分类号 | F16H55/50 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 凯澄起重机械有限公司 |
| 申请人地址 | 江苏省无锡市江阴市澄江东路18号 |
专利法律状态
2021-02-05
授权
状态信息
授权
摘要

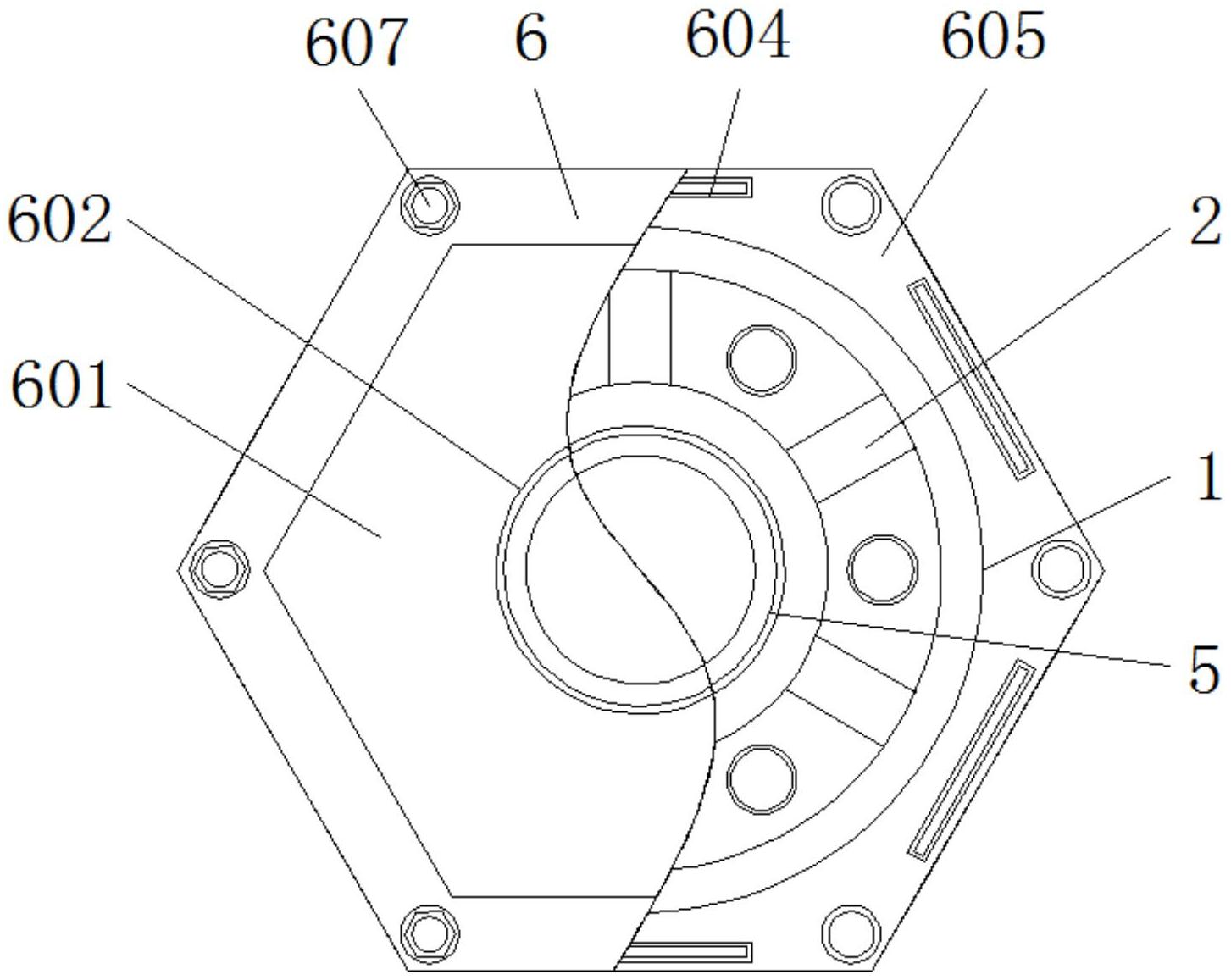

本实用新型公开了一种电动葫芦用的高强度MC尼龙滑轮,包括轮体和防脱机构,所述轮体的内侧分布有受力支柱,且轮体的外围中部开设有绳槽,所述绳槽的内侧设置有耐磨层,所述防脱机构安置于轮体外部两侧,且轮体的内部中心位置固定有轴承。该电动葫芦用的高强度MC尼龙滑轮设置有上夹块,上夹块内部中心位置与下夹块内部中心位置均开设有连接孔,且连接孔内侧直径尺寸与轴承内侧直径尺寸相吻合,开设于上夹块和下夹块内部中心位置的连接孔,便于对轴承固定安装,同时连接孔内侧直径尺寸与轴承内侧直径尺寸相吻合,这样可以保证上夹块和下夹块对绳槽内部拉绳防脱的有效性,保证上夹块和下夹块与轮体之间位置的准确性。
