一种采用PWM信号控制输出电压、电流的电源器

授权公布号：CN210780581U

失效

申请

2019-06-06

申请公布

1970-01-01

授权

2020-06-16

预估到期

2029-06-06

申请号	CN201920852364.0
申请日	2019-06-06
授权公布号	CN210780581U
授权公告日	2020-06-16
分类号	H02M7/04
分类	发电、变电或配电;
申请人名称	深圳市兆信电子仪器设备有限公司
申请人地址	广东省深圳市龙岗区龙岗街道龙西社区学园路添利工业区3栋3楼部分四楼

专利法律状态

2023-06-16 专利权的终止

状态信息

未缴年费专利权终止；IPC(主分类):H02M7/04；申请日:20190606；授权公告日:20200616

2020-06-16 授权

状态信息

授权

摘要

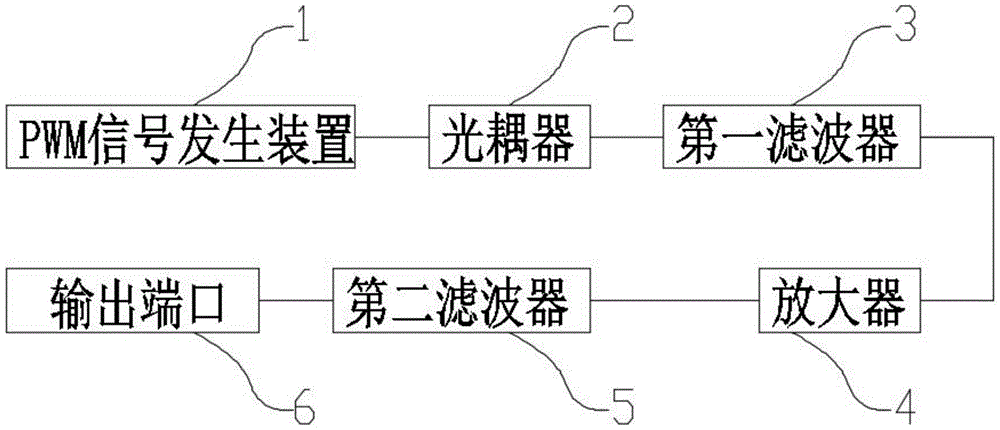

本实用新型提供一种采用PWM信号控制输出电压、电流的电源器，包括PWM信号发生装置、光耦器、第一滤波器、放大器、第二滤波器、输出端口，PWM信号发生装置用于产生不同的PWM信号，光耦器用于隔离PWM信号发生装置与第一滤波器并根据PWM信号发生装置的PWM信号输出相应的PWM信号，第一滤波器用于将光耦器输出的PWM信号进而滤波输出直流信号，放大器用于将第一滤波器输出的直流信号放大并输出放大信号，第二滤波器用于将放大信号滤波，输出端口用于将第二滤波器滤波后的信号输入至电压、电流调节电路中。本实用新型的优点就是采用非机械调节，可以得到更精确和稳定的调节结果。
