授权公布号:CN205367450U
可隐藏起吊杆的板体结构
有效
申请
2016-01-18
申请公布
1970-01-01
授权
2016-07-06
预估到期
2026-01-18
| 申请号 | CN201620044513.7 |
| 申请日 | 2016-01-18 |
| 授权公布号 | CN205367450U |
| 授权公告日 | 2016-07-06 |
| 分类号 | B66C1/10 |
| 分类 | 卷扬;提升;牵引; |
| 申请人名称 | 重庆祥泰电气有限公司 |
| 申请人地址 | 重庆市北碚区蔡家岗镇凤栖路7号 |
专利法律状态
2016-07-06
授权
状态信息
授权
摘要

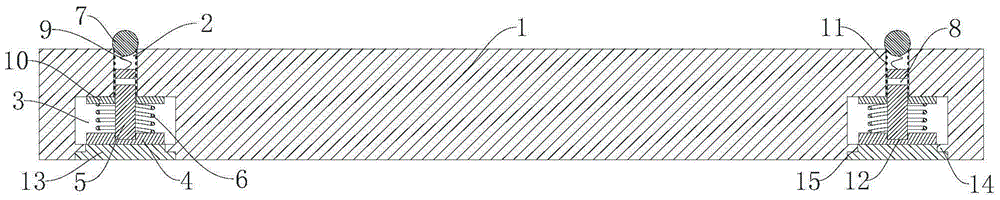

本实用新型公开了可隐藏起吊杆的板体结构,包括板体,板体上设置有通口,通口包括上孔和下孔,下孔内设置有下支撑盘,下支撑盘上设置有螺纹孔;还包括起吊杆;还包括底板,底板的下端面与板体的下端面位于同一平面;当下支撑盘的下端面与底板的上端面接触时,起吊杆的上端位于上孔内,起吊杆上设置有起吊孔,起吊杆上还通过链条连接有宽度大于上孔上端开口的挡头,下支撑盘上与下孔内壁顶端之间的区域还设置有弹性件。本实用新型,通过下支撑盘与弹性件的设置,可实现起吊杆相对板体上下移动,进而实现对起吊杆的隐藏。这样,即可防止在未工作时,起吊杆外露于板体;又可在工作时,实现与起吊绳的连接。
