授权公布号:CN213915396U
牛肉加工入味环保排气装置
有效
申请
2020-11-24
申请公布
1970-01-01
授权
2021-08-10
预估到期
2030-11-24
| 申请号 | CN202022737963.3 |
| 申请日 | 2020-11-24 |
| 授权公布号 | CN213915396U |
| 授权公告日 | 2021-08-10 |
| 分类号 | B08B15/02;B01D53/04;F28B1/02;F28B9/08 |
| 分类 | 清洁; |
| 申请人名称 | 新疆天莱香牛食品有限责任公司 |
| 申请人地址 | 新疆维吾尔自治区博尔塔拉蒙古自治州博乐市博精公路50号 |
专利法律状态
2021-08-10
授权
状态信息
授权
摘要

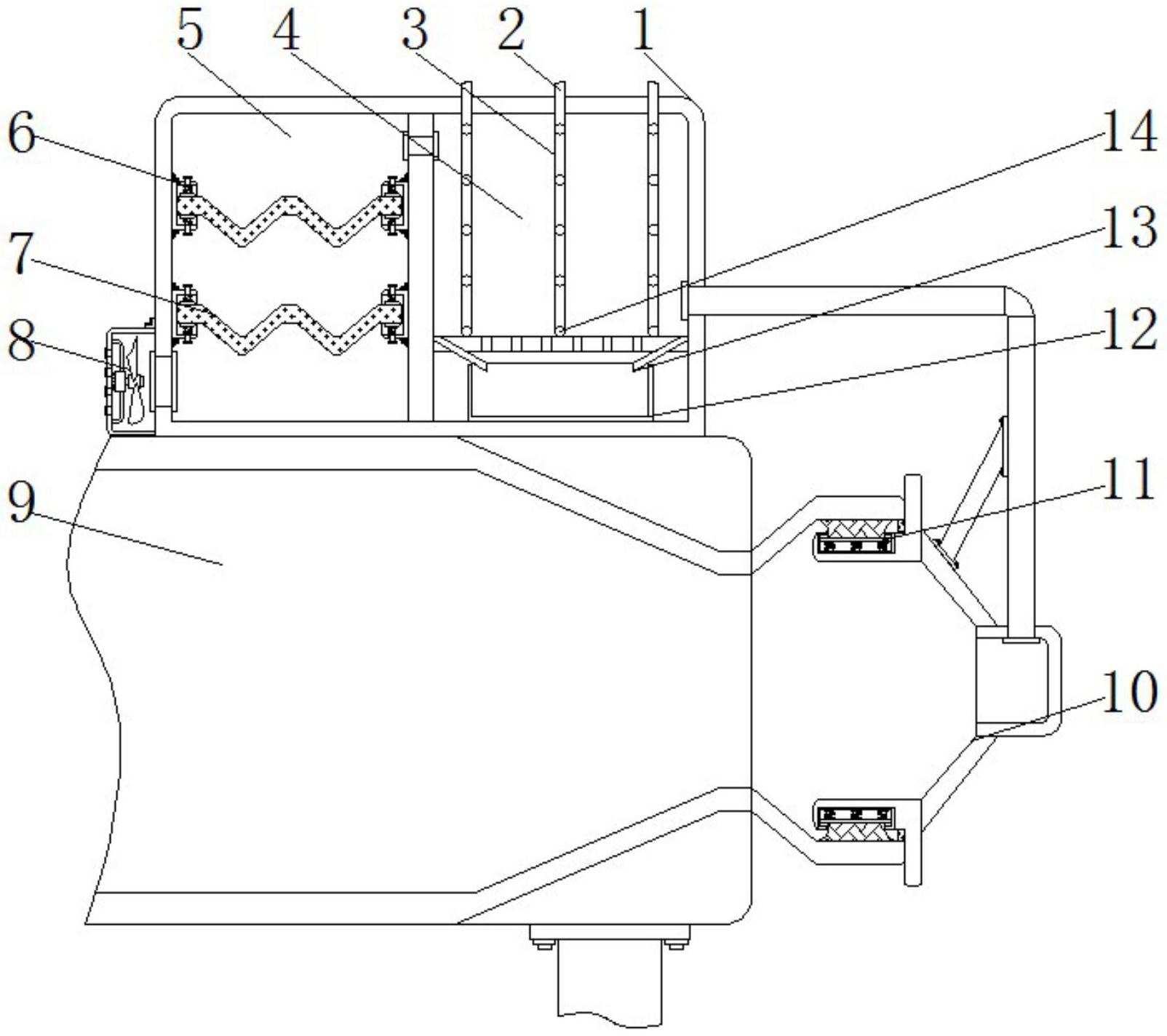

本实用新型公开了牛肉加工入味环保排气装置,包括处理箱、加工罐和集气罩,所述加工罐内部一侧设置有延伸至加工罐外部的集气罩,所述加工罐顶端靠近集气罩的一侧设置有处理箱,且处理箱内部一侧的上端开设有降温腔,且降温结构均匀设置在降温腔的内部,所述降温腔另一侧的处理箱内部开设有过滤腔,所述过滤腔内部的上端和下端均设置有活性炭板,且更换结构均设置在活性炭板两侧的过滤腔内部,所述处理箱靠近过滤腔一侧的下端安装有引风机,且处理箱一端靠近降温腔一侧的上端安装有PLC控制器。本实用新型通过设置冷凝管,利用冷凝管与气体中的热量进行换热,避免热污染的同时,也可避免热蒸汽将工作人员烫伤,保证安全性。
