授权公布号:CN113650834B
卷料传送装置
有效
申请
2021-08-11
申请公布
2021-11-16
授权
2023-07-18
预估到期
2041-08-11
| 申请号 | CN202110917739.9 |
| 申请日 | 2021-08-11 |
| 申请公布号 | CN113650834A |
| 申请公布日 | 2021-11-16 |
| 授权公布号 | CN113650834B |
| 授权公告日 | 2023-07-18 |
| 分类号 | B65B5/04;B65B35/16;B65B57/14 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 晟通科技集团有限公司 |
| 申请人地址 | 湖南省长沙市望城经济技术开发区腾飞路二段109号晟通工业园 |
专利法律状态
2023-07-18
授权
状态信息
授权
2021-12-03
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B65B5/04;申请日:20210811
2021-11-16
公布
状态信息
公布
摘要

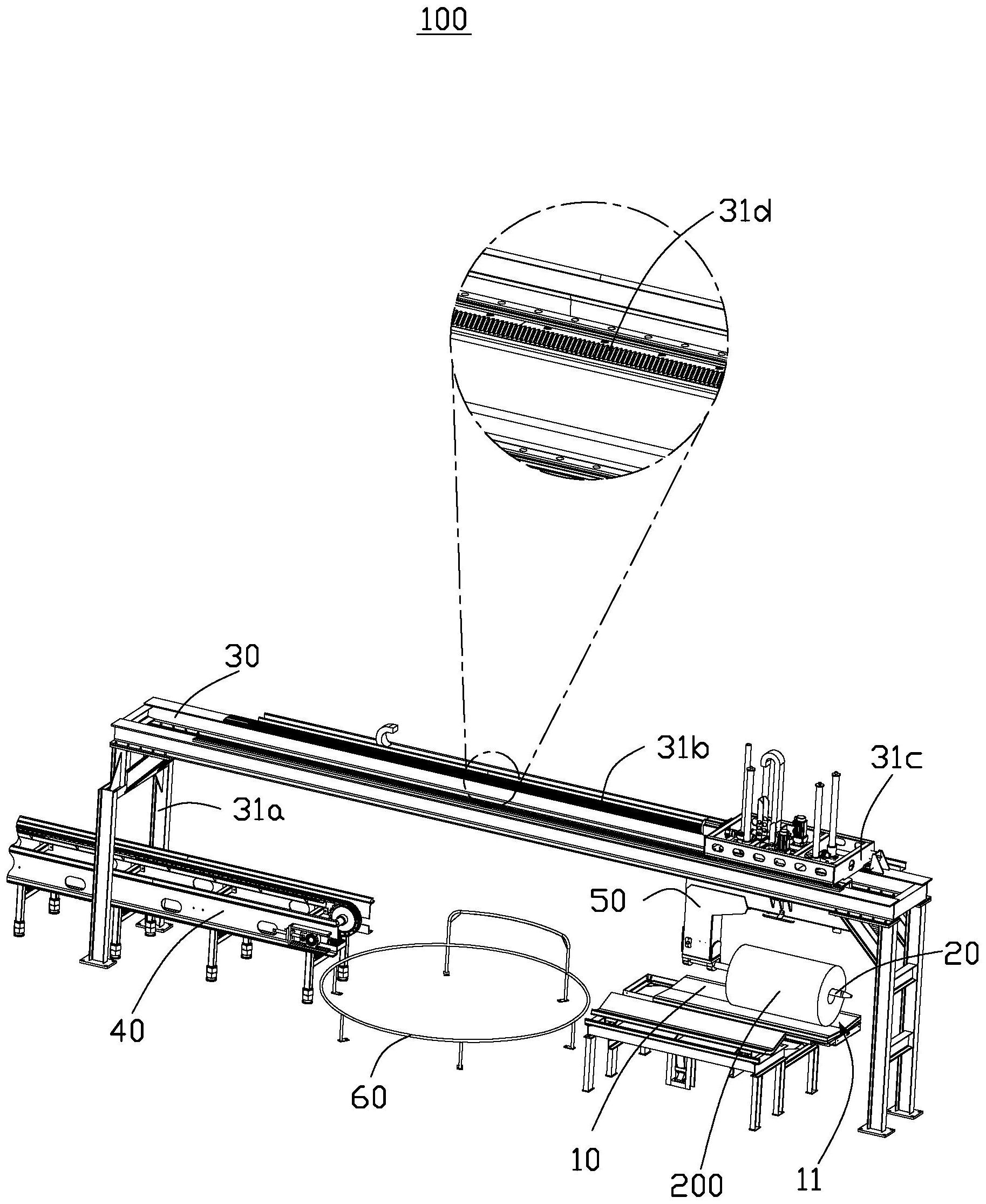

一种卷料传送装置,包括承载台、提杆、移载机构及输送线。承载台用于承放待套袋的卷料。提杆水平设置。移载机构连接提杆的一端,用于驱动提杆的另一端插入卷料的空心轴内,并驱动提杆带动卷料悬空以套袋。输送线用于接收移载机构移送的套袋完毕的卷料,并输送卷料。移载机构包括依次相连接的平移组件、升降组件及旋转组件,提杆连接于旋转组件,旋转组件用于驱动提杆带动卷料绕一竖直轴旋转,升降组件用于驱动卷料竖直移动,平移组件用于驱动卷料水平移动。上述卷料传送装置实现了提升卷料的吊起及移动效率的目的,进而方便了对卷料的套袋作业,从而提升了套袋效率。
