授权公布号:CN210638260U
一种高效拆卸的新型送风口
有效
申请
2019-05-06
申请公布
1970-01-01
授权
2020-05-29
预估到期
2029-05-06
| 申请号 | CN201920636833.5 |
| 申请日 | 2019-05-06 |
| 授权公布号 | CN210638260U |
| 授权公告日 | 2020-05-29 |
| 分类号 | F24F13/15 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 江苏德鹏空调设备有限公司 |
| 申请人地址 | 江苏省泰州市靖江市孤山镇勇进路2号 |
专利法律状态
2020-05-29
授权
状态信息
授权
摘要

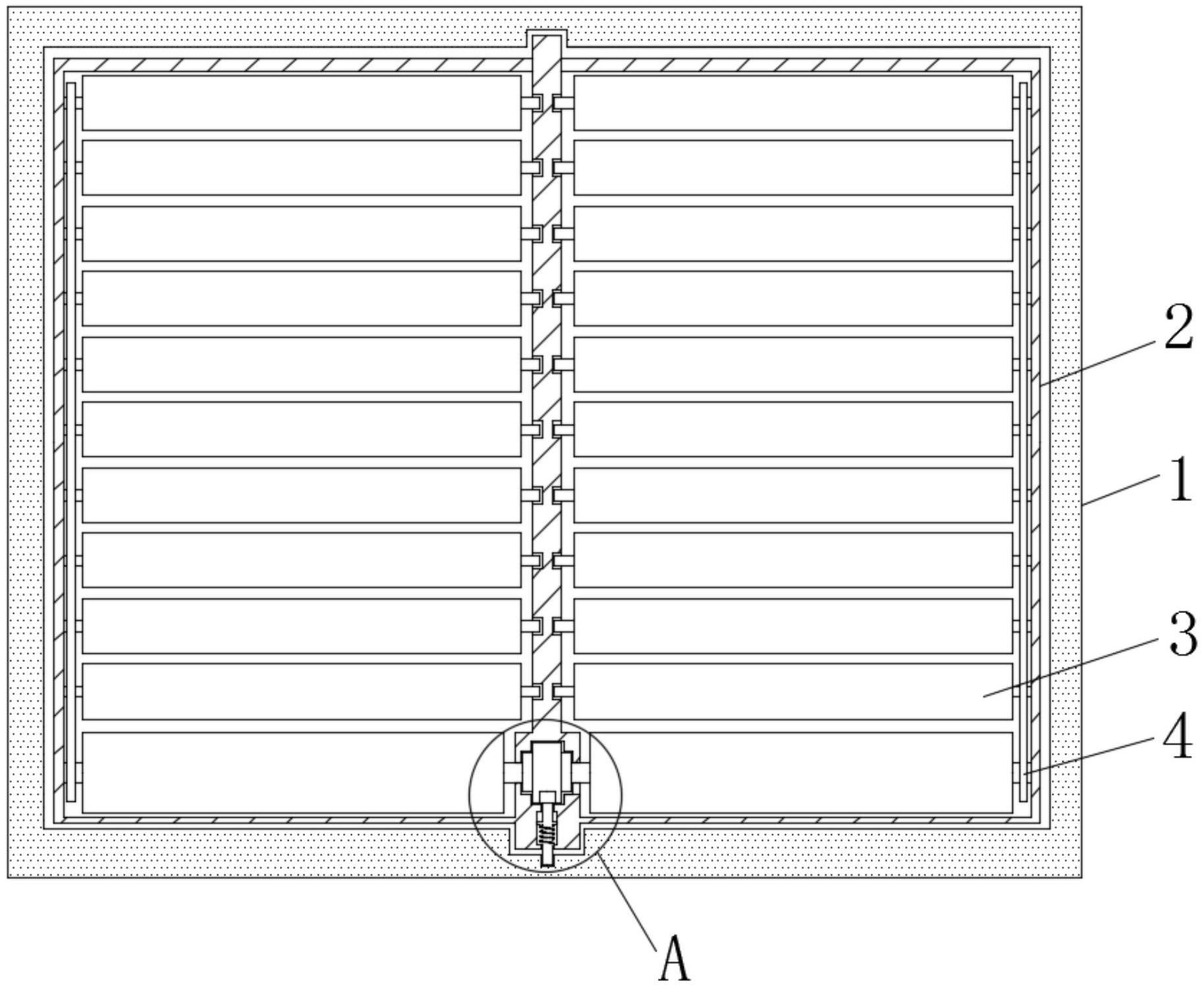

本实用新型公开了一种高效拆卸的新型送风口,包包括送风口主体,所述送风口主体的内侧设有百叶窗主体,所述百叶窗主体的内侧通过转轴连接有百叶,所述百叶的右侧设有连接件,所述送风口主体的内壁开设有凹槽,所述百叶窗主体的底端内侧开设有套仓,所述套仓的内侧设有转辊,所述转辊的两侧皆通过转轴与百叶连接,所述转辊的外表面开设有凹口,所述套仓的内侧设有限位杆,所述限位杆的底端穿过百叶窗主体,所述限位杆的外表面套设有弹簧。本实用新型便于安装与拆卸送风口,便于快速拆卸百叶窗,便于调节百叶角度,通过拨动转辊使凹口移动至限位杆顶端位置,使限位杆插入凹口内,解除百叶窗主体的限位,即可将百叶窗主体拆下。
