授权公布号:CN217654035U
一种多重过滤式新风换气机
有效
申请
2022-03-16
申请公布
1970-01-01
授权
2022-10-25
预估到期
2032-03-16
| 申请号 | CN202220573106.0 |
| 申请日 | 2022-03-16 |
| 授权公布号 | CN217654035U |
| 授权公告日 | 2022-10-25 |
| 分类号 | F24F7/003;F24F7/007;F24F13/28;F24F13/20 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 江苏德鹏空调设备有限公司 |
| 申请人地址 | 江苏省泰州市靖江市城北园区北三环路58号 |
专利法律状态
2022-10-25
授权
状态信息
授权
摘要

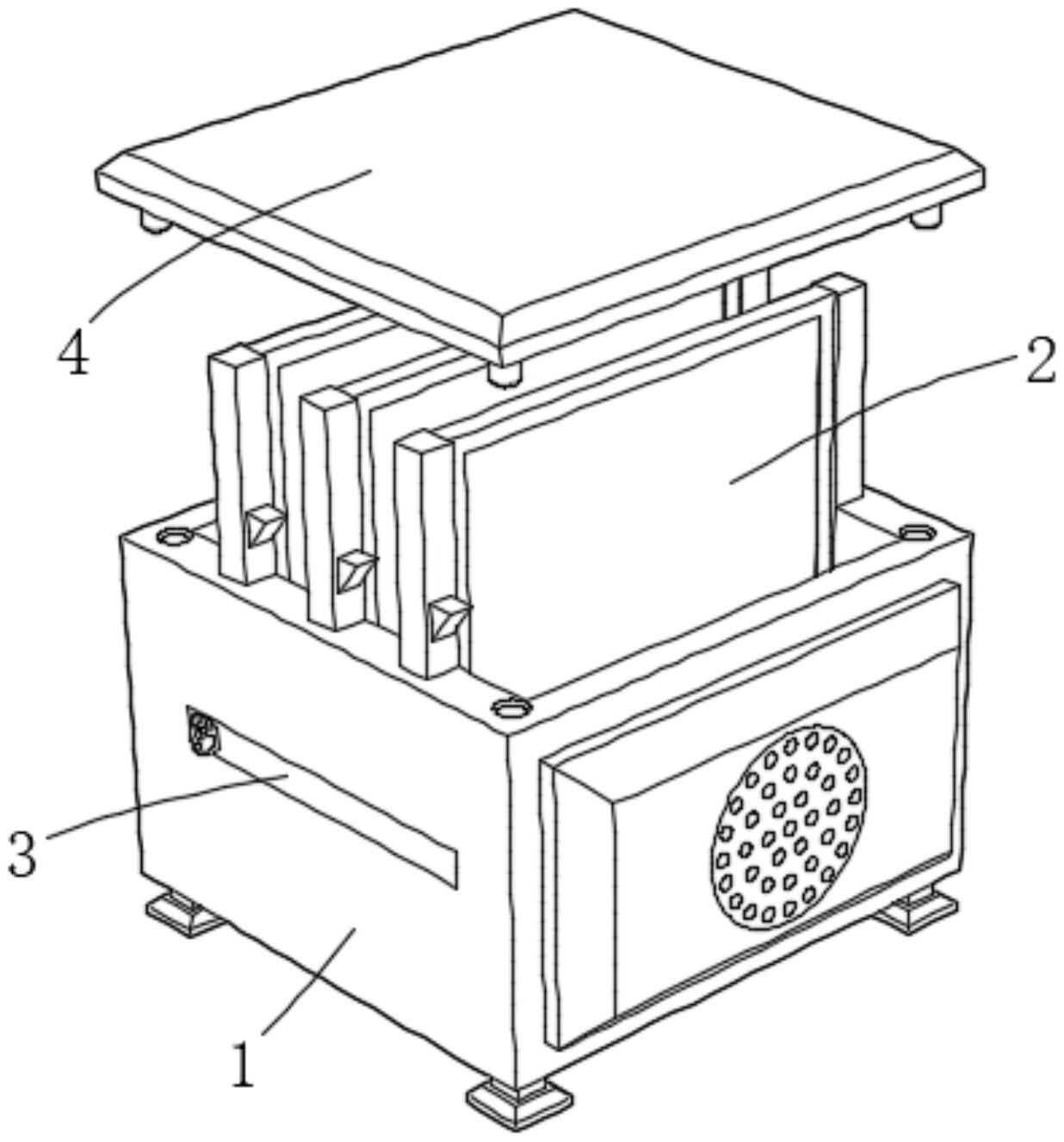

本实用新型公开了换气机技术领域的一种多重过滤式新风换气机,包括换气机主体,换气机主体的内部插接有若干过滤组件,换气机主体的前侧安装有一与过滤组件相匹配的滑动组件,换气机主体的上方设置有一换气机盖体;换气机主体包括一换气机壳体,换气机壳体的一相对内壁上均开设有竖直插接槽。本实用新型通过向左侧推动推板,条形滑板和挤压板将会向左侧移动,同时伸缩弹簧将会收缩变短,挤压板向左侧移动将会挤压卡块向左侧移动,此时复位弹簧将会收缩变短,卡块将会完全进入到容纳槽的内部,此时向上拉动过滤板,过滤组件整体将会向上移动,此时即可简单方便的将过滤组件从换气机主体的内部拆卸下来,便于对过滤组件进行更换和清理。
