授权公布号:CN209339827U
一种可调节高度的伸缩折叠梯
有效
申请
2018-08-21
申请公布
1970-01-01
授权
2019-09-03
预估到期
2028-08-21
| 申请号 | CN201821350044.7 |
| 申请日 | 2018-08-21 |
| 授权公布号 | CN209339827U |
| 授权公告日 | 2019-09-03 |
| 分类号 | E06C1/12;E06C7/08 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 上海瑞居金属制品有限公司 |
| 申请人地址 | 上海市青浦区嘉松中路455弄89号 |
专利法律状态
2019-09-03
授权
状态信息
授权
摘要

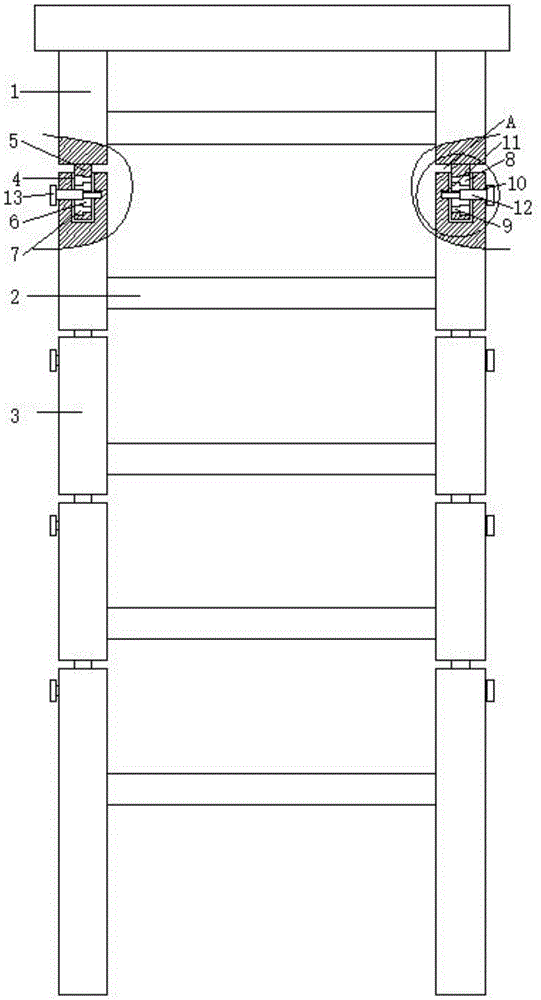

本实用新型公开了一种可调节高度的伸缩折叠梯,包括竖向支撑杆与横向支撑杆,所述子竖向杆另一端连接有与所述伸缩槽相配合的伸缩杆,所述伸缩杆开设有滑动槽,所述滑动槽上设置有若干固定孔,所述固定孔包括大固定孔及与大固定孔连通的小固定孔,所述伸缩槽与所述大固定孔相配合的侧壁开设有安装孔,所述伸缩槽与所述小固定孔相配合的地方设置有装配孔,两个子竖向杆通过所述固定孔、安装孔、装配孔及装配件可拆卸连接,所述装配件一端与所述大固定孔相配合,另一端与所述小固定孔相配合。本实用新型结构简单,使用时,通过伸缩杆与伸缩槽配合,可以将伸缩杆伸缩到伸缩槽中,可以在携带过程中节省空间。
