授权公布号:CN213555406U
一种高效浓盐水蒸发器
有效
申请
2020-08-26
申请公布
1970-01-01
授权
2021-06-29
预估到期
2030-08-26
| 申请号 | CN202021821075.3 |
| 申请日 | 2020-08-26 |
| 授权公布号 | CN213555406U |
| 授权公告日 | 2021-06-29 |
| 分类号 | B01D1/18;B01D1/30 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 山东北华环保股份有限公司 |
| 申请人地址 | 山东省济宁市邹城市唐村镇驻地 |
专利法律状态
2021-06-29
授权
状态信息
授权
摘要

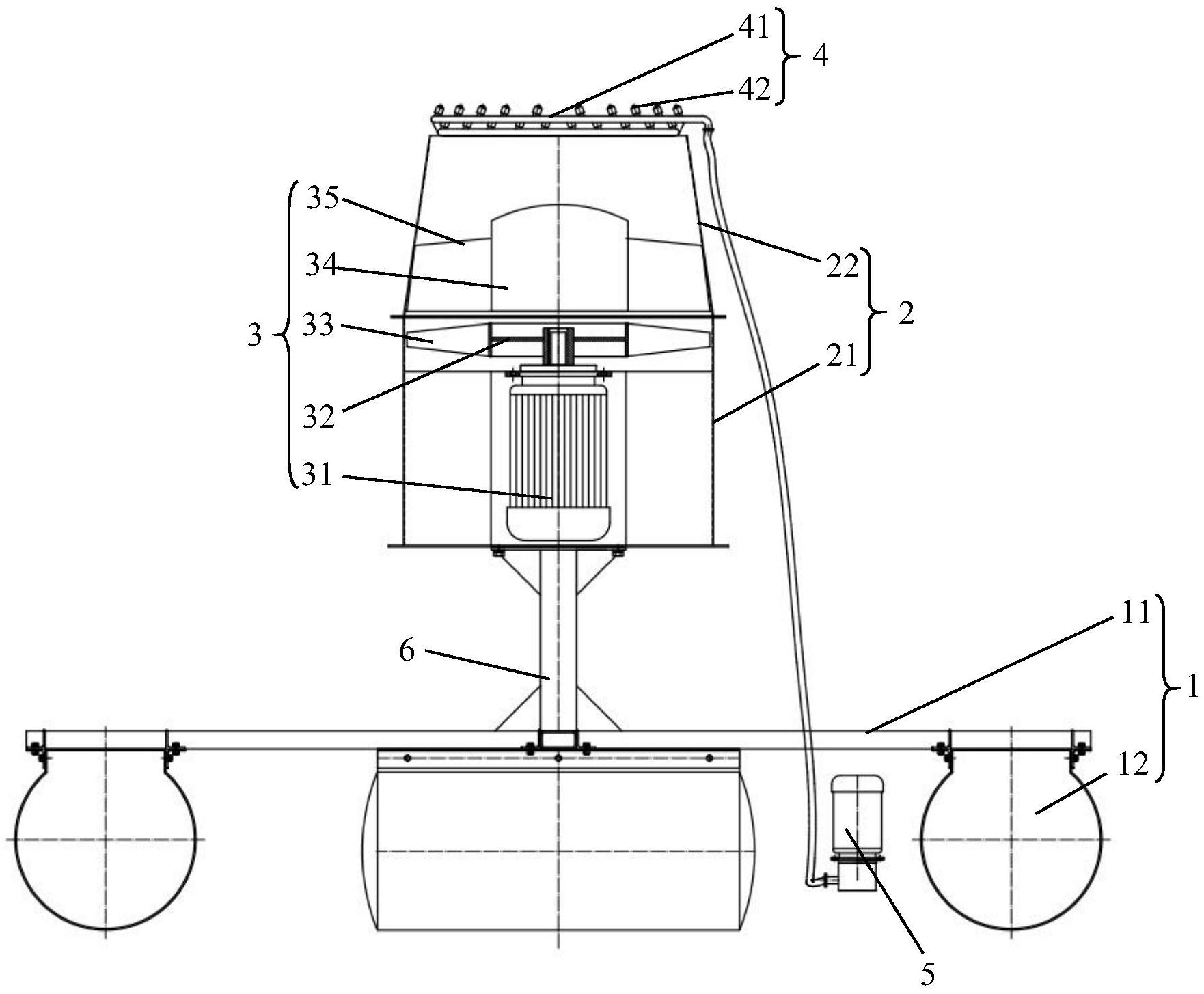

本实用新型公开了一种高效浓盐水蒸发器,包括漂浮架体、飓风筒、鼓风机构、喷水机构和高压水泵;漂浮架体漂浮在水面上;飓风筒的轴线竖直布置,且出风口朝上,并固定在漂浮架体的顶面中央;鼓风机构固定在飓风筒内部,且用于向出风口鼓风;喷水机构固定在飓风筒的出风口的环形顶沿,且用于向飓风筒轴线方向雾化喷水;高压水泵设置在水中,且通过管路与喷水机构连通,并用于向喷水机构供水。本实用新型将整个雾化蒸发器通过漂浮支架漂浮在水面上,通过高压水泵泵水,将浓盐水雾化到100微米以上的微小雾粒喷出,再经过鼓风机构将水雾送到空气中进行分散雾粒实现强制蒸发,加大强制蒸发面积,大大提高了蒸发效率。
