授权公布号:CN218136603U
一种多主轴刀库换刀机床
有效
申请
2022-08-08
申请公布
1970-01-01
授权
2022-12-27
预估到期
2032-08-08
| 申请号 | CN202222080659.5 |
| 申请日 | 2022-08-08 |
| 授权公布号 | CN218136603U |
| 授权公告日 | 2022-12-27 |
| 分类号 | B23Q3/155 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 广东科杰技术股份有限公司 |
| 申请人地址 | 广东省江门市蓬江区永盛路61号 |
专利法律状态
2022-12-27
授权
状态信息
授权
摘要

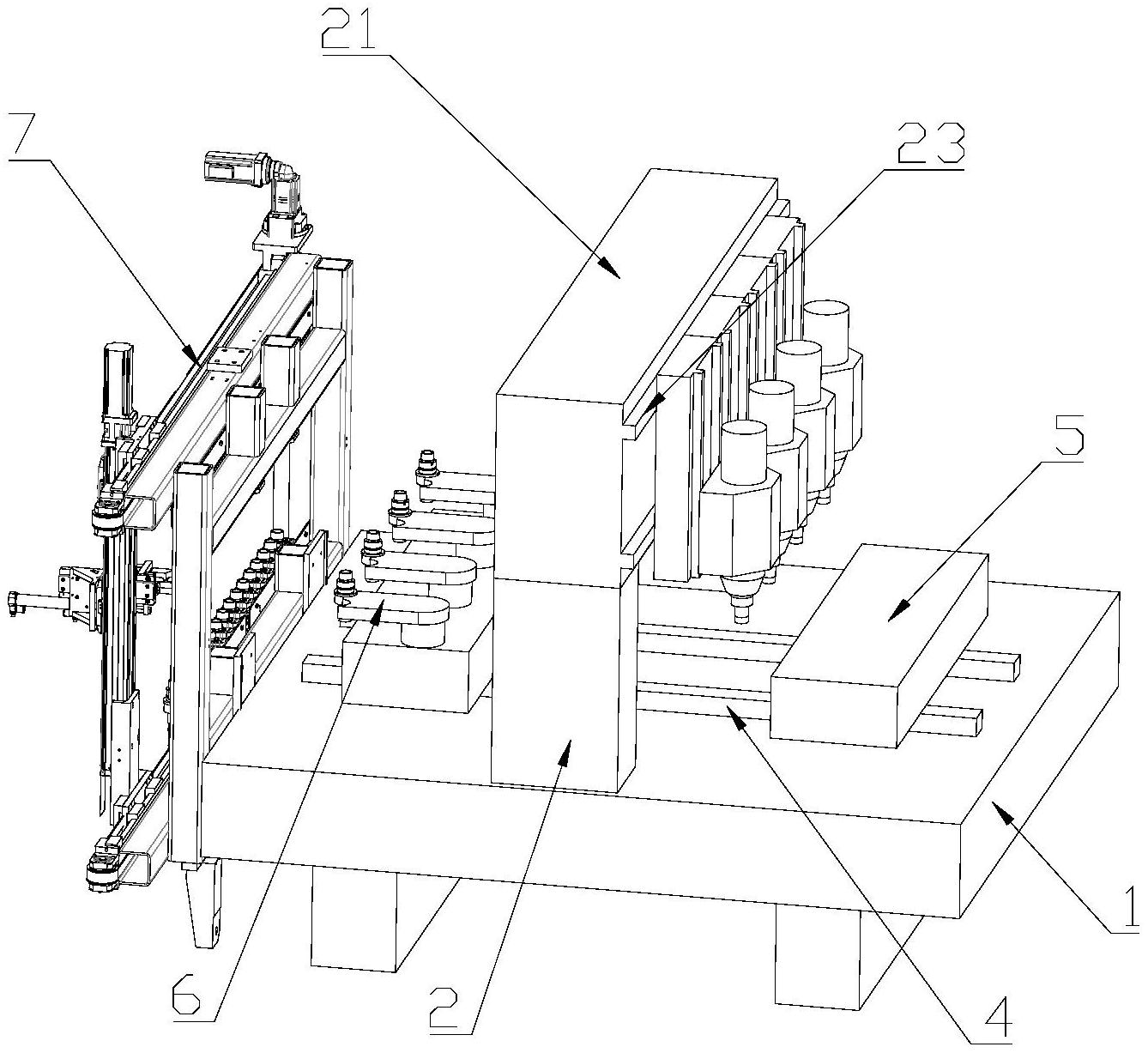

本实用新型涉及一种多主轴刀库换刀机床。本实用新型所述的多主轴刀库换刀机床包括:底座,龙门架,刀库,加工机构,Y向导轨,加工工作台和刀具夹持部。底座上设置有龙门架、Y向导轨和刀库,龙门架的横梁的一侧上设有与横梁长度方向平行的X向导轨,刀库则安装于底座背离横梁设有X向导轨的一侧,并与龙门架具有一定的距离,X向导轨上滑动设置有用于加工工件的加工机构。Y向导轨从龙门架的下方穿过,并延伸至刀库的旁侧,Y向导轨上滑动设置有用于放置工件的加工工作台和用于夹持刀具的刀具夹持部。本实用新型所述的多主轴刀库换刀机床刀库容量大,刀具不易受污染,刀库易维护,换刀系统的换刀效率高。
