一种可旋转的双Z轴数控精雕机

授权公布号：CN208879714U

一种可旋转的双Z轴数控精雕机

有效

申请

2018-09-11

申请公布

1970-01-01

授权

2019-05-21

预估到期

2028-09-11

申请号	CN201821487636.3
申请日	2018-09-11
授权公布号	CN208879714U
授权公告日	2019-05-21
分类号	B23B19/02;B23Q15/00;B23Q5/32
分类	机床；不包含在其他类目中的金属加工;
申请人名称	深圳市远洋翔瑞机械有限公司
申请人地址	广东省深圳市坪山区龙田街道金牛东路50号金牛东路北侧与金兰路东侧德菲工业园厂房4楼

专利法律状态

2021-05-25 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):B23B19/02；登记生效日:20210512；变更事项:专利权人；变更前:深圳市巨艾伦控股有限公司；变更后:深圳市远洋翔瑞机械有限公司；变更事项:地址；变更前:518000 广东省深圳市坪山区碧岭街道碧岭社区永新路9号西边2300152号101；变更后:518000 广东省深圳市坪山区龙田街道金牛东路50号金牛东路北侧与金兰路东侧德菲工业园厂房4楼

2021-01-29 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):B23B19/02；登记生效日:20210115；变更事项:专利权人；变更前:深圳市远洋翔瑞机械有限公司；变更后:深圳市巨艾伦控股有限公司；变更事项:地址；变更前:518000 广东省深圳市坪山区龙田街道金牛东路50号金牛东路北侧与金兰路东侧德菲工业园厂房4楼；变更后:518000 广东省深圳市坪山区碧岭街道碧岭社区永新路9号西边2300152号101

2019-05-21 授权

状态信息

授权

摘要

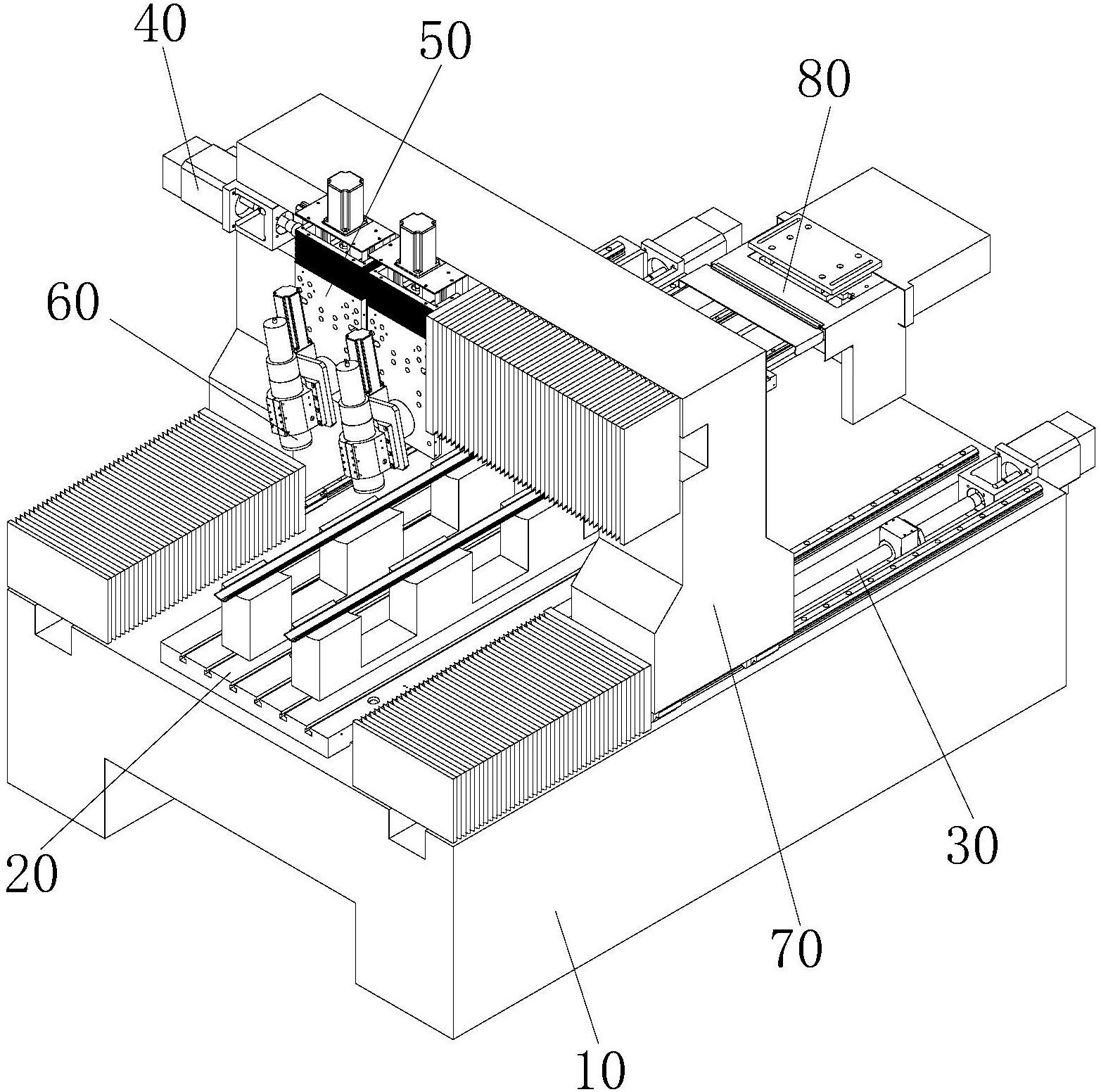

本实用新型公开了一种可旋转的双Z轴数控精雕机，涉及数控机床技术领域，包括机床底座、工作台、Y轴运动模组、X轴运动模组、Z轴运动模组以及机床主轴加工组件；Y轴运动模组设置在机床底座上，X轴运动模组滑动设置在Y轴运动模组上，Z轴运动模组滑动设置在X轴运动模组上，机床主轴加工组件安装在Z轴运动模组上；机床主轴加工组件包括伺服电机、减速机、旋转座板、主轴夹套以及加工主轴，伺服电机的电机轴连接在减速机的输入轴上，旋转座板固定在减速机的输出轴上；主轴夹套固定在旋转座板的上表面，加工主轴夹紧在主轴夹套内；本实用新型的有益效果是：可实现曲面工件的加工，成本低、效率高、长期使用稳定性好。
