授权公布号:CN215823016U
一种化工原料输送分配系统
有效
申请
2021-07-16
申请公布
1970-01-01
授权
2022-02-15
预估到期
2031-07-16
| 申请号 | CN202121628657.4 |
| 申请日 | 2021-07-16 |
| 授权公布号 | CN215823016U |
| 授权公告日 | 2022-02-15 |
| 分类号 | B01J8/00;C08G12/32 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 江苏博大新材料科技股份有限公司 |
| 申请人地址 | 江苏省常州市武进区横林镇崔桥村 |
专利法律状态
2022-02-15
授权
状态信息
授权
摘要

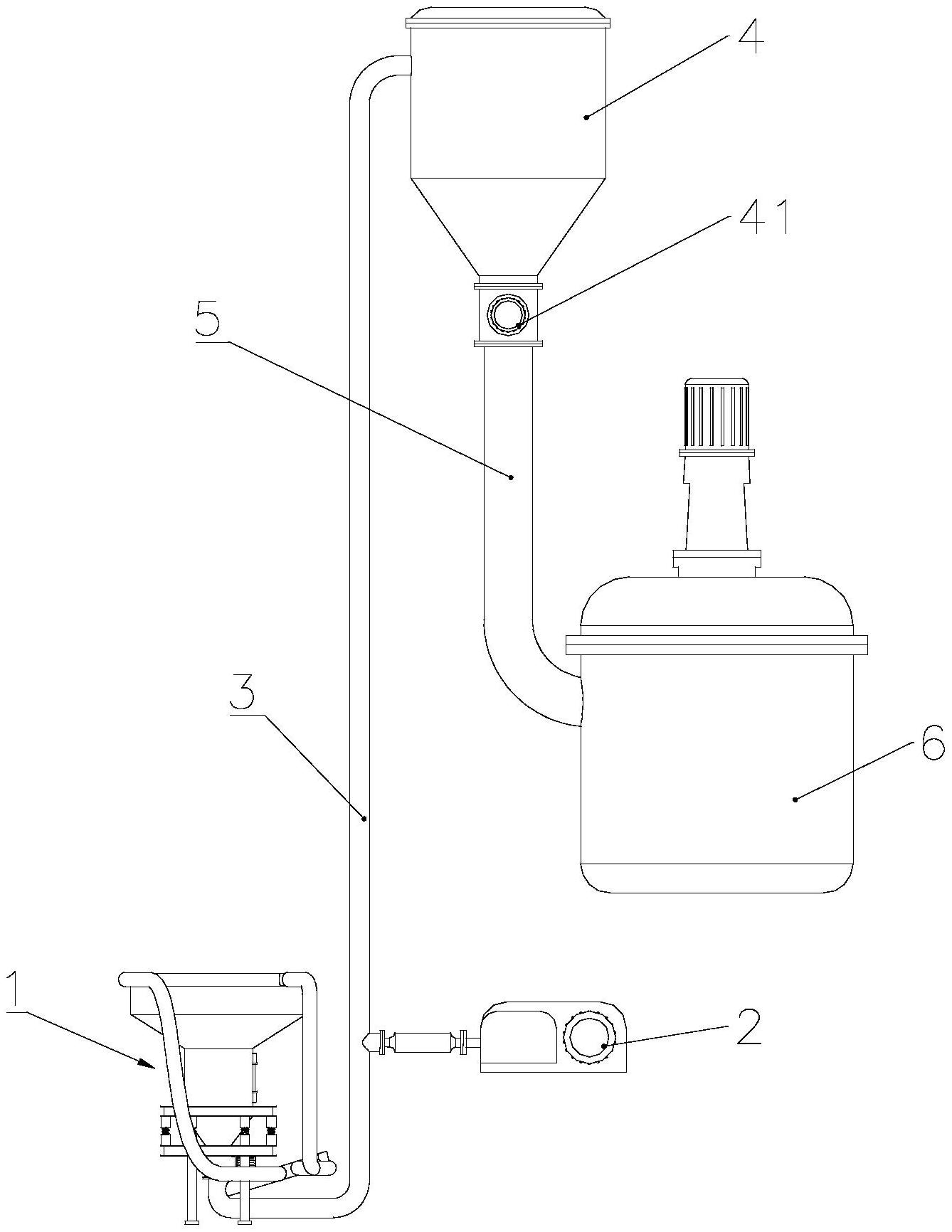

本实用新型属于化工原料投料领域,涉及一种化工原料输送分配系统,包括吨包开袋系统、罗茨风机、第一连接管道、顶仓除尘器、第二连接管道和反应釜,吨包开袋系统包括上料料斗、平衡组件、振动电机和提吊机,上料料斗的底部设有第一电磁阀,上料料斗设置在平衡组件上,振动电机设置在上料料斗的外壁上,提吊机位于平衡组件的旁侧;顶仓除尘器的底部设有第二电磁阀,第一连接管道的两端分别与第一电磁阀以及顶仓除尘器连通,罗茨风机与第一连接管道连接,第二连接管道的两端分别与第二电磁阀以及反应釜连通。本实用新型实现了化工个原料的自动输送分配,通过振动电机和平衡组件的配合能够避免上料料斗产生堵塞,实用性较强。
