授权公布号:CN215298425U
一种光电感烟探测器
有效
申请
2021-07-29
申请公布
1970-01-01
授权
2021-12-24
预估到期
2031-07-29
| 申请号 | CN202121746250.1 |
| 申请日 | 2021-07-29 |
| 授权公布号 | CN215298425U |
| 授权公告日 | 2021-12-24 |
| 分类号 | G08B17/107 |
| 分类 | 信号装置; |
| 申请人名称 | 西安盛赛尔电子有限公司 |
| 申请人地址 | 陕西省西安市团结南路28号 |
专利法律状态
2021-12-24
授权
状态信息
授权
摘要

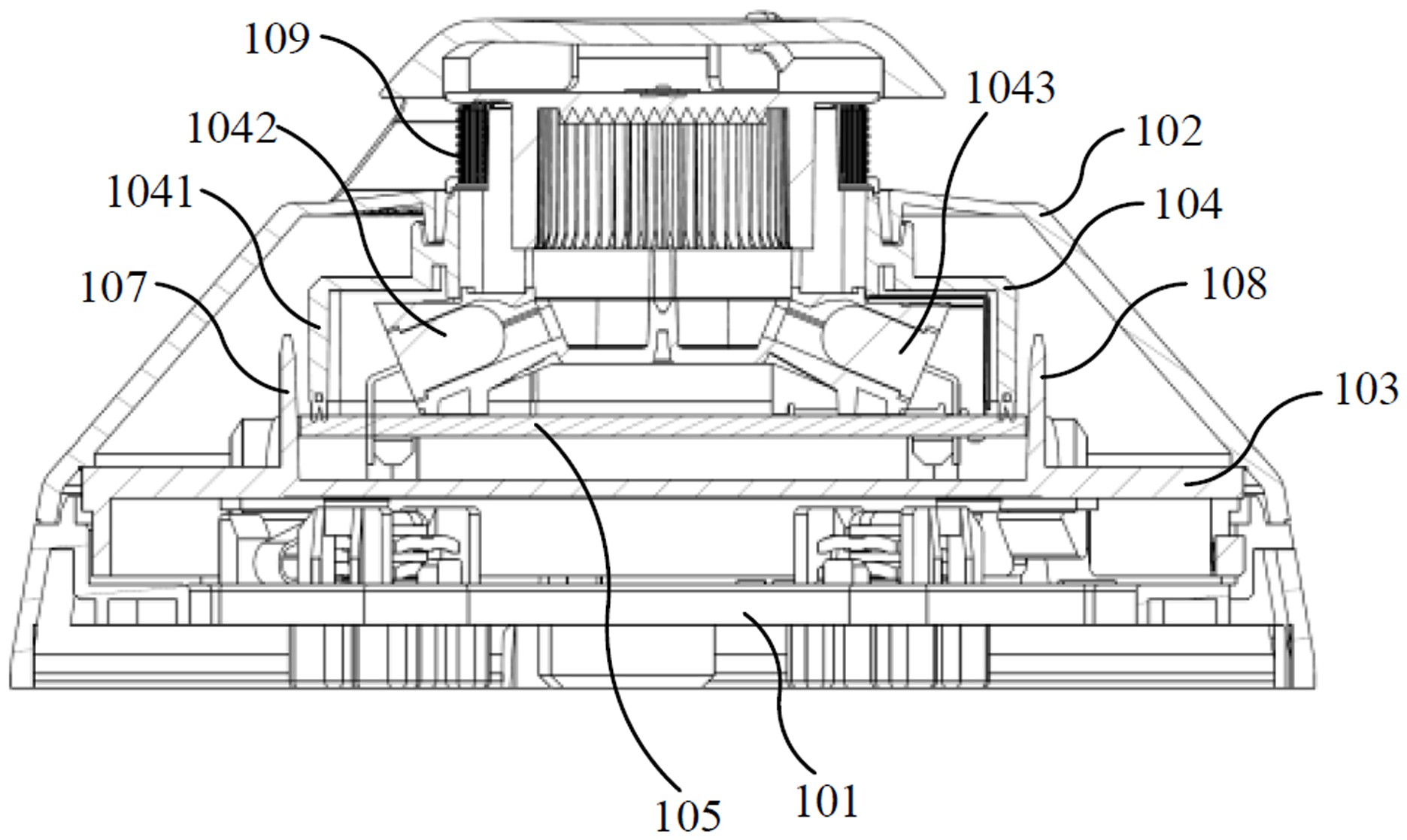

本实用新型公开了一种光电感烟探测器,包括:安装座;外壳,与所述安装座进行连接;且所述外壳与所述安装座之间形成一容纳空间;底盘,位于所述容纳空间内,与所述安装座进行连接;光电室,其不透光,位于所述容纳空间内,与所述底盘进行连接;所述光电室用于生成光电流,以进行火灾报警;以及电路板,分别所述底盘和所述光电室进行连接,用于向所述光电室供电。本实用新型中通过在光电室的壳体靠近电路板的外周侧设置黑色的软胶,可以防止环境光进入到光电室内部,从而提高光电感烟探测器的报警精度;此外通过不透光的底盘、第一挡墙和第二挡墙与光电室的配合,同样可以有效降低环境光进入光电室,并提高光电感烟探测器的报警精度。
