授权公布号:CN218670625U
一种密封结构及具有其的反应装置
有效
申请
2022-11-09
申请公布
1970-01-01
授权
2023-03-21
预估到期
2032-11-09
| 申请号 | CN202222988355.9 |
| 申请日 | 2022-11-09 |
| 授权公布号 | CN218670625U |
| 授权公告日 | 2023-03-21 |
| 分类号 | F16J15/16;B01J19/18 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 苏州纽威阀门股份有限公司 |
| 申请人地址 | 江苏省苏州市高新区泰山路666号 |
专利法律状态
2023-03-21
授权
状态信息
授权
摘要

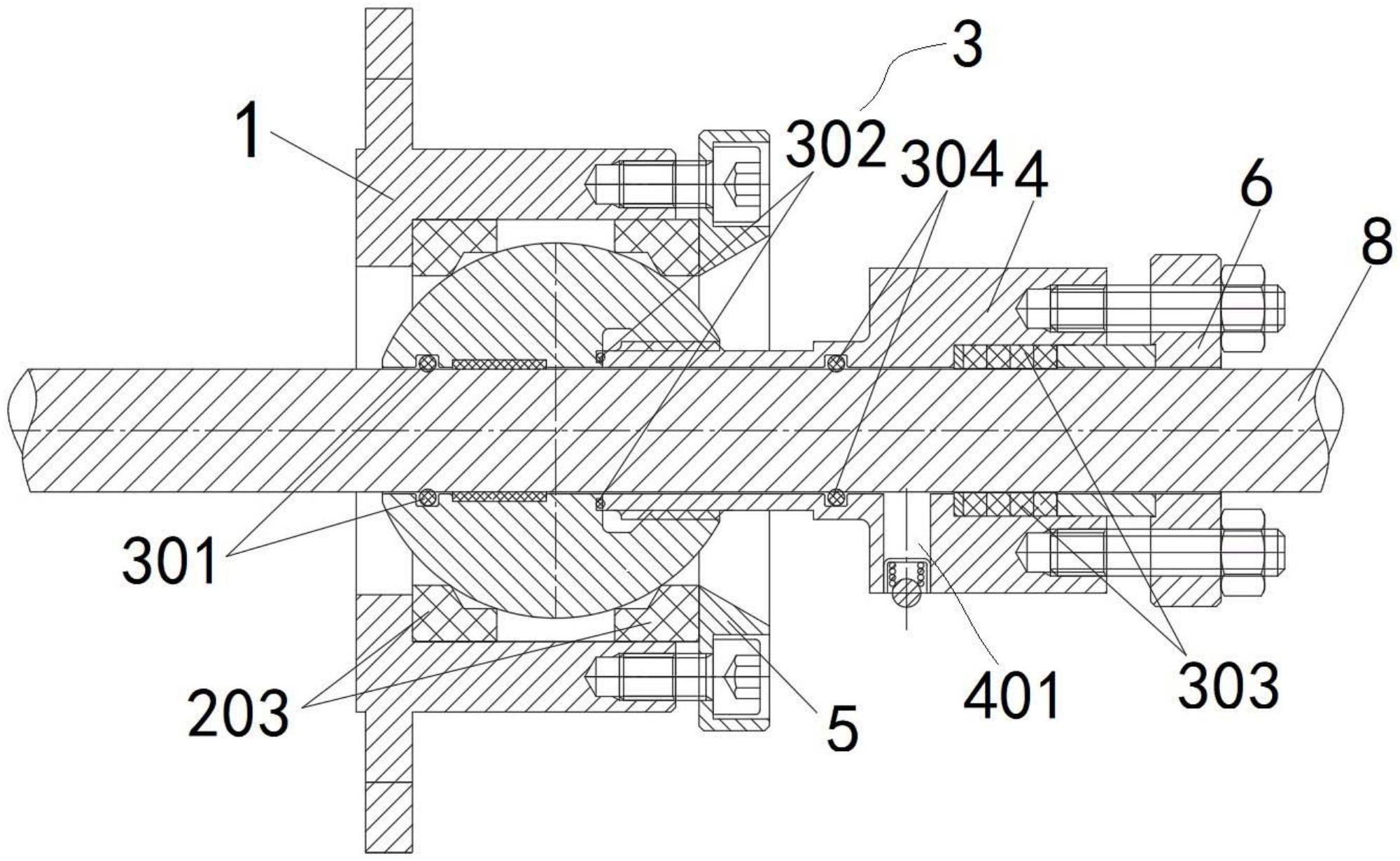

本实用新型涉及反应装置技术领域,提供了一种密封结构及具有其的反应装置,包括:安装件,设置在反应釜的本体上,其具有安装腔;调整组件,包括方向调整件,其位于安装腔内,沿其轴向开设延伸通道,搅拌件的一端穿过延伸通道且延伸到反应釜的反应腔体内;密封组件,至少设置在方向调整件和搅拌件之间。安装件密封设置在反应釜的本体上,搅拌件在回转转摆动的过程中对反应腔体内的物料进行搅拌,且搅拌件向方向调整件施加转动力,以使所述方向调整件具有转动状态,在转动状态下适于调整搅拌件的端部朝向,实现了对搅拌物料的充分搅拌,且搅拌件在回转转动的过程中,不会影响安装件与反应釜本体入料口的密封性,保证了在搅拌过程中的密封效果。
