授权公布号:CN109488782B
一种上装式固定阀的阀座密封机构及其适用于低温工况的固定球阀
有效
申请
2018-12-07
申请公布
2019-03-19
授权
2024-03-12
预估到期
2038-12-07
| 申请号 | CN201811494685.4 |
| 申请日 | 2018-12-07 |
| 申请公布号 | CN109488782A |
| 申请公布日 | 2019-03-19 |
| 授权公布号 | CN109488782B |
| 授权公告日 | 2024-03-12 |
| 分类号 | F16K5/06;F16K5/20 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 超达阀门集团股份有限公司 |
| 申请人地址 | 浙江省温州市永嘉县瓯北镇江北大街 |
专利法律状态
2024-03-12
授权
状态信息
授权
2019-04-12
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F16K5/06;申请日:20181207
2019-03-19
公布
状态信息
公布
摘要

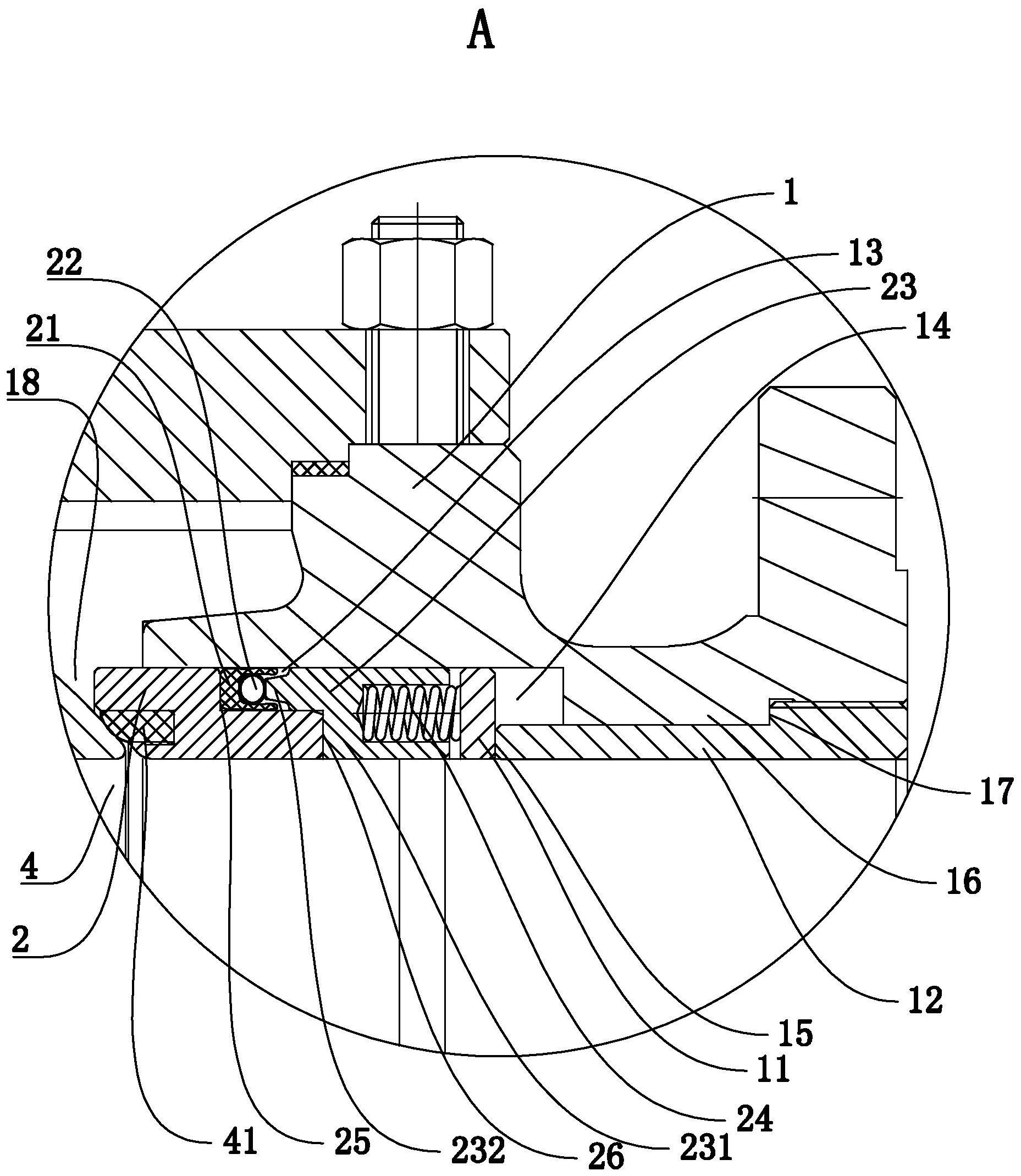

本发明公开了一种上装式固定阀的阀座密封机构及其适用于低温工况的固定球阀,滑移槽位于阀座相对球体的另一侧设置有将阀座向球体复位的预紧弹簧,滑移槽位于预紧弹簧相对阀座的另一侧设置有供阀座向滑移槽内退让的退让空间及挤压组件,该挤压组件两端分别设置有操作端及施力端,施力端位于退让空间内并与预紧弹簧相抵,操作端位于流道口并用于调节操作端相对退让空间的位置,当球体从安装口装入阀体时阀座及预紧弹簧位于退让空间内,且预紧弹簧处于伸展状态;当球体安装至阀体后控制操作端,使施力端通过预紧弹簧挤压阀座恢复与球体的密封状态,且预紧弹簧处于压缩状态。本发明能提高球体安装效率,快捷方便。
