授权公布号:CN215202422U
一种木材多功能数控裁切装置
有效
申请
2021-04-08
申请公布
1970-01-01
授权
2021-12-17
预估到期
2031-04-08
| 申请号 | CN202120707747.6 |
| 申请日 | 2021-04-08 |
| 授权公布号 | CN215202422U |
| 授权公告日 | 2021-12-17 |
| 分类号 | B27C5/02;B27C5/06 |
| 分类 | 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机; |
| 申请人名称 | 江西红锦发木业有限公司 |
| 申请人地址 | 江西省九江市永修县马口镇屋场村 |
专利法律状态
2021-12-17
授权
状态信息
授权
摘要

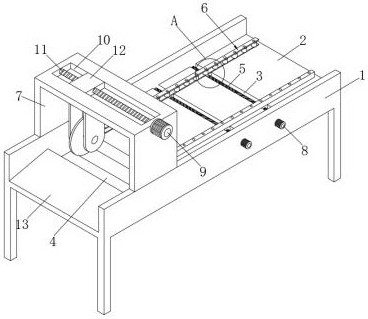

本实用新型公开了一种木材多功能数控裁切装置,包括裁切工作台,所述裁切工作台的顶端面居中开设有横向贯通的输送凹槽,并在输送凹槽的底壁开有两个滑动底槽和一个切割通槽,两个所述滑动底槽内均安装有第一丝杠,两个滑动底槽的上方设有用于木材输送的限位夹紧件,且限位夹紧件在输送凹槽内水平滑动,所述切割通槽正上方的裁切工作台顶端固定安装有呈U型结构的支撑顶架,并在支撑顶架的顶端面开有竖向贯通的顶部通槽。该木材多功能数控裁切装置,保证输送时的稳定,避免切割出现偏差,提高了切割的质量,同时能够根据需要调节裁切的尺寸满足木材裁切时的不同需求,扩大了裁切的适应范围,提高了裁切时的功能性。
