授权公布号:CN210077163U
一种装配化的塌塌米结构
有效
申请
2019-04-11
申请公布
1970-01-01
授权
2020-02-18
预估到期
2029-04-11
| 申请号 | CN201920493412.1 |
| 申请日 | 2019-04-11 |
| 授权公布号 | CN210077163U |
| 授权公告日 | 2020-02-18 |
| 分类号 | A47C27/00;A47C27/12;F16B5/00 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 广东迈丹尼家居定制有限公司 |
| 申请人地址 | 广东省东莞市万江街道坝新路95号 |
专利法律状态
2020-02-18
授权
状态信息
授权
摘要

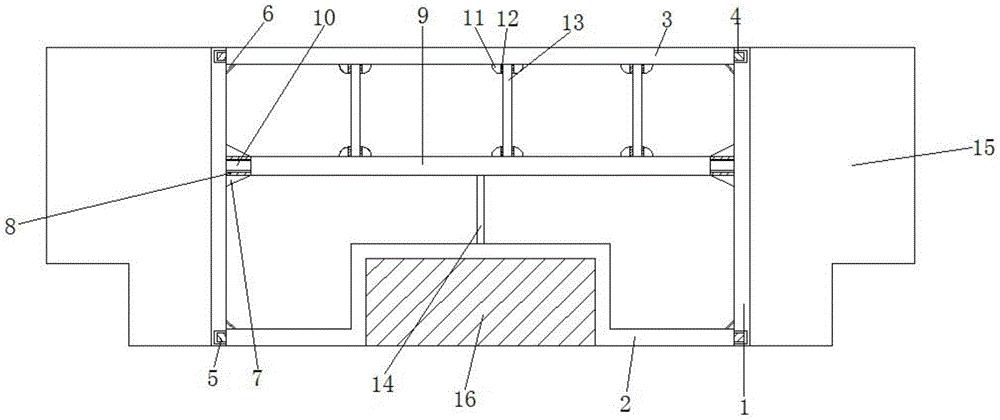

本实用新型公开了一种装配化的塌塌米结构,包括横板、一号竖板和二号竖板,所述横板一端可拆卸连接有一号竖板,所述横板另一端可拆卸连接有二号竖板,所述横板一侧表面开设有凹槽,所述一号竖板和二号竖板两端均固定连接有插接柱,所述一号竖板和二号竖板内壁均通过汽钉连接有加强筋,所述加强筋一侧通过螺钉连接有一号定位块,所述一号定位块一侧可拆卸连接有一号隔板。本实用新型通过插接柱与凹槽相衔接,便于横板、一号竖板和二号竖板之间的连接,便于塌塌米的外部框架的组合,并通过定位块结构便于对隔板进行安装,同时也方便抽掉二号隔板来改变塌塌米内部的存储空间,适合放不同体积大小的物品。
