授权公布号:CN220648434U
空调器
有效
申请
2023-08-01
申请公布
1970-01-01
授权
2024-03-22
预估到期
2033-08-01
| 申请号 | CN202322053506.6 |
| 申请日 | 2023-08-01 |
| 授权公布号 | CN220648434U |
| 授权公告日 | 2024-03-22 |
| 分类号 | F24F1/0063;F24F1/0087;F24F13/22;F24F13/30;F24F6/08 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 青岛海尔空调器有限总公司 |
| 申请人地址 | 山东省青岛市崂山区海尔工业园内 |
专利法律状态
2024-03-22
授权
状态信息
授权
摘要

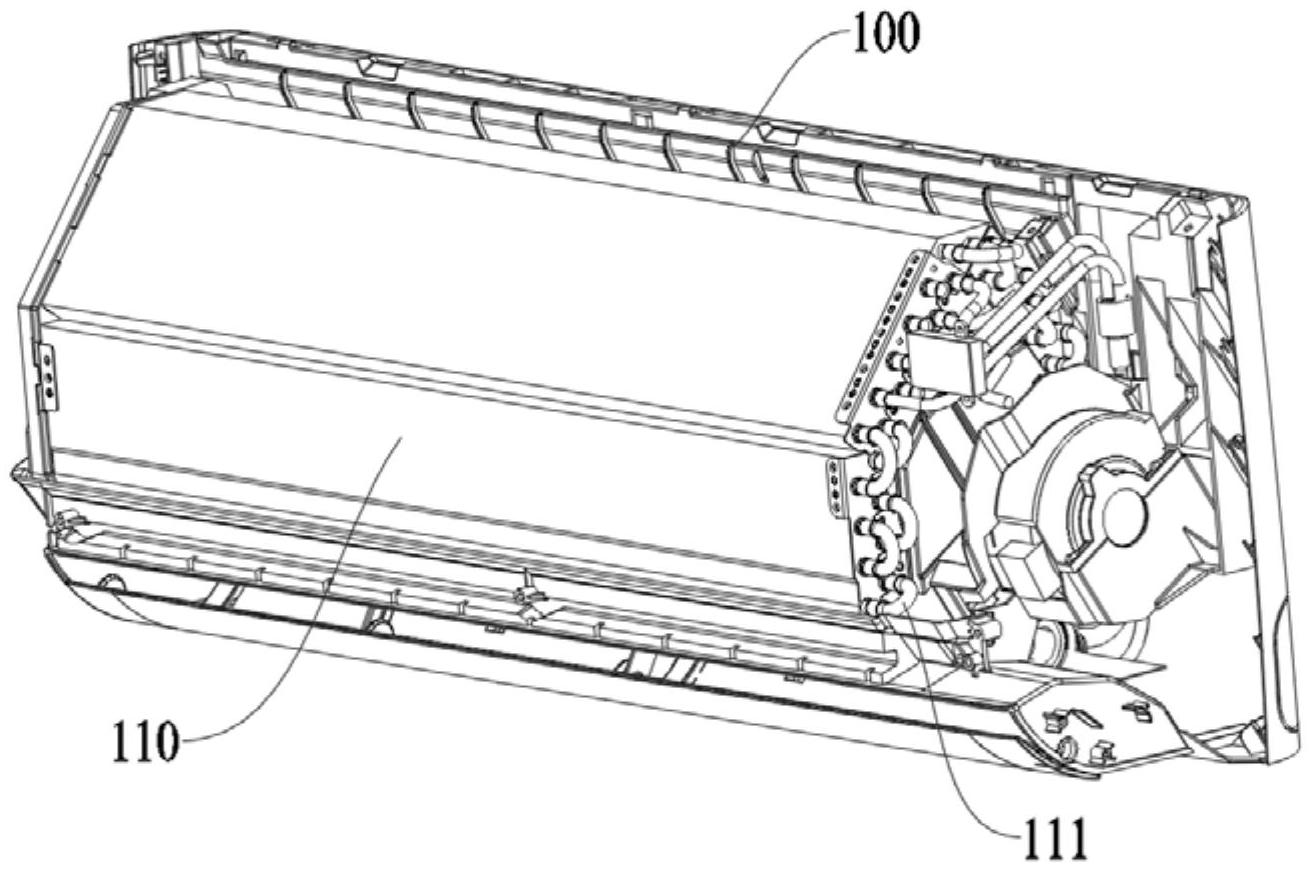

本申请涉及空调技术领域,公开一种空调器,包括室内机、室外机和第一连通管。室内机内部设置有蒸发器和走水槽,且,蒸发器的部分发卡管位于走水槽内部。室外机高于室内机设置,室外机设置有接水盘,接水盘用于收集室外机的化霜水。第一连通管的第一端连接于接水盘,第二端连接于走水槽,第一连通管用于将接水盘内化霜水引流至走水槽,以使化霜水浸泡位于走水槽内部的蒸发器的发卡管。通过将室外机的高度设置高于室内机,使得接水盘所收集的室外机的化霜水能够在重力的作用下通过第一连通管自然引流至走水槽,在不增加空调器能耗的情况下,利用发卡管将化霜水加热形成的水蒸气吹向室内空间,增加室内空间湿度,提高室内环境的舒适度。
