授权公布号:CN217327913U
一种多点式自压紧的推动组件
有效
申请
2022-01-14
申请公布
1970-01-01
授权
2022-08-30
预估到期
2032-01-14
| 申请号 | CN202220095918.9 |
| 申请日 | 2022-01-14 |
| 授权公布号 | CN217327913U |
| 授权公告日 | 2022-08-30 |
| 分类号 | F15B15/14;F15B15/20;F16J15/06 |
| 分类 | 流体压力执行机构;一般液压技术和气动技术; |
| 申请人名称 | 江苏菲力环保工程有限公司 |
| 申请人地址 | 江苏省无锡市宜兴环保科技工业园创新创业园 |
专利法律状态
2022-08-30
授权
状态信息
授权
摘要

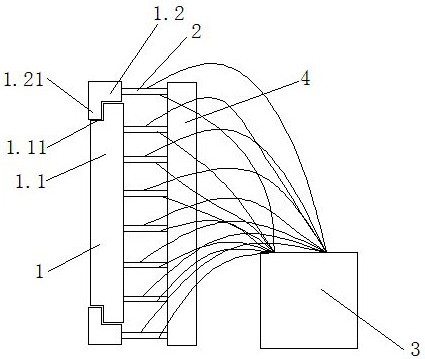

本实用新型公开了一种多点式自压紧的推动组件,包括工作板,所述工作板一侧设有用于推动工作板的若干液压油缸,所述工作板由中间板和边缘板两块组成,所述边缘板和中间板上均设有液压油缸,所述液压油缸共用一个液压油箱。本实用新型中中间区域受压时,由于中间板和边缘板为分体式结构,推动中间板和边缘板的液压油缸又用同一个液压油箱,在液压油箱内压力维持稳定的情况下,中间区域受压,推动中间板向液压油缸处移动,会使得液压油向边缘板所在的液压油缸内挤压,最终边缘板会向与中间板受压压力方向相反的方向推动,使得边缘锁紧,密封性大大提高。
