授权公布号:CN220538387U
一种可替换耗能构件的节段拼装桥墩结构
有效
申请
2023-07-18
申请公布
1970-01-01
授权
2024-02-27
预估到期
2033-07-18
| 申请号 | CN202321896354.X |
| 申请日 | 2023-07-18 |
| 授权公布号 | CN220538387U |
| 授权公告日 | 2024-02-27 |
| 分类号 | E01D19/02;E01D19/00;E01D21/00;E01D101/24N |
| 分类 | 道路、铁路或桥梁的建筑; |
| 申请人名称 | 中冶武勘工程技术有限公司 |
| 申请人地址 | 湖北省武汉市青山区冶金大道17号 |
专利法律状态
2024-02-27
授权
状态信息
授权
摘要

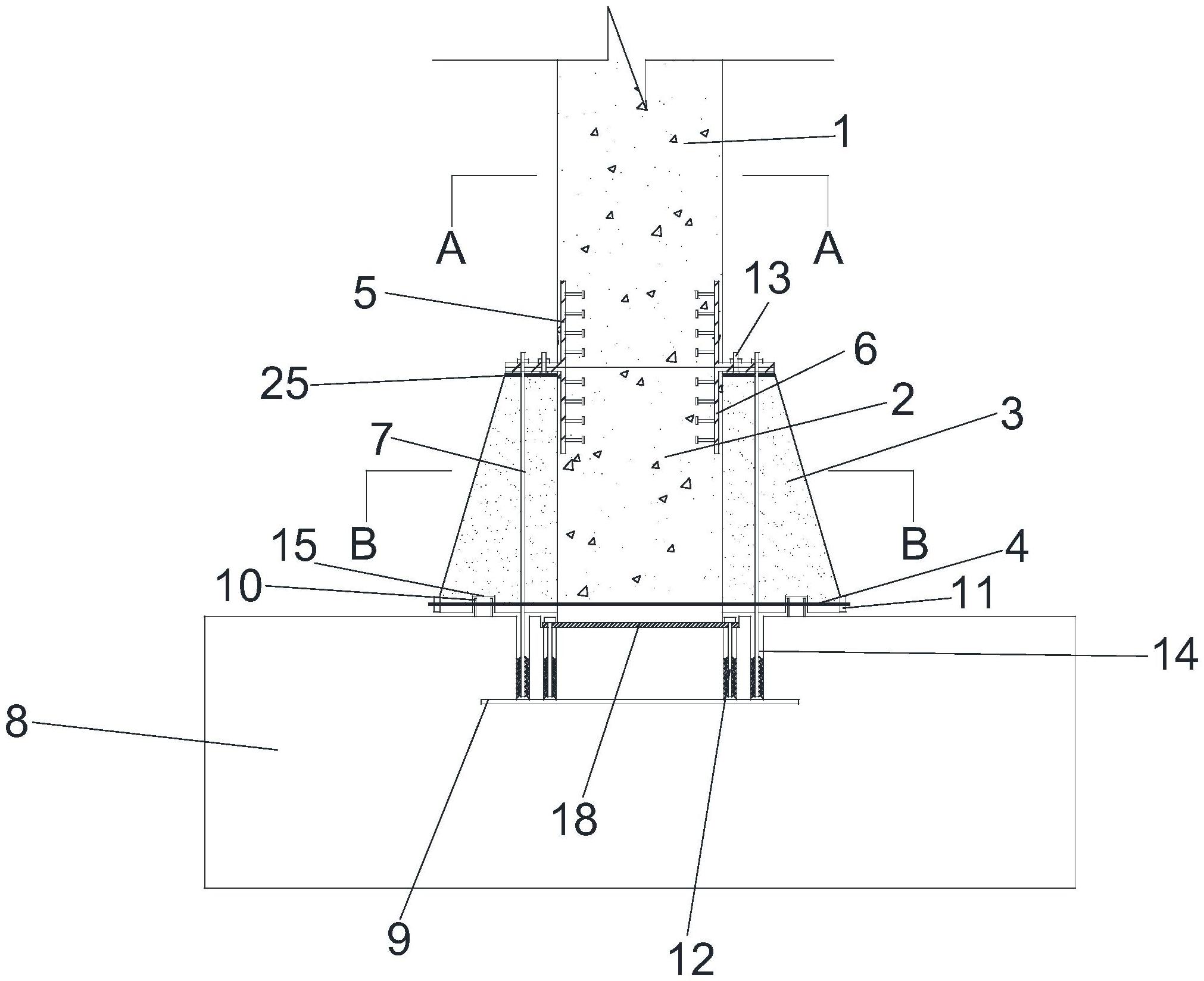

本实用新型提供了一种可替换耗能构件的节段拼装桥墩结构。所述桥墩结构包括上、下部节段桥墩结构、承台和多组ECC材料增强结构,所述上部节段桥墩结构包括上部桥墩主体和第一连接板,所述下部节段桥墩结构包括下部桥墩主体、第二连接板及下连接板,所述第一、第二连接板通过第二螺栓连接;所述承台与下部节段桥墩结构下端的下连接板通过第一螺栓相连;多组ECC材料增强结构均匀分布在下部节段桥墩结构外侧,并通过预应力筋穿过马凳筋与下部节段桥墩结构及承台相连;在ECC材料增强结构内分布有耗能棒,耗能棒与第一、第二连接板及承台内部的固定装置连接。本桥墩结构能实现震后快速修复,并且引入高性能ECC材料,大幅提高桥墩抗震性能。
