授权公布号:CN216743375U
一种塑料嵌件
有效
申请
2021-11-26
申请公布
1970-01-01
授权
2022-06-14
预估到期
2031-11-26
| 申请号 | CN202122929506.9 |
| 申请日 | 2021-11-26 |
| 授权公布号 | CN216743375U |
| 授权公告日 | 2022-06-14 |
| 分类号 | F16L47/16 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 宏岳塑胶集团股份有限公司 |
| 申请人地址 | 河北省秦皇岛市经济技术开发区龙海道81号 |
专利法律状态
2022-06-14
授权
状态信息
授权
摘要

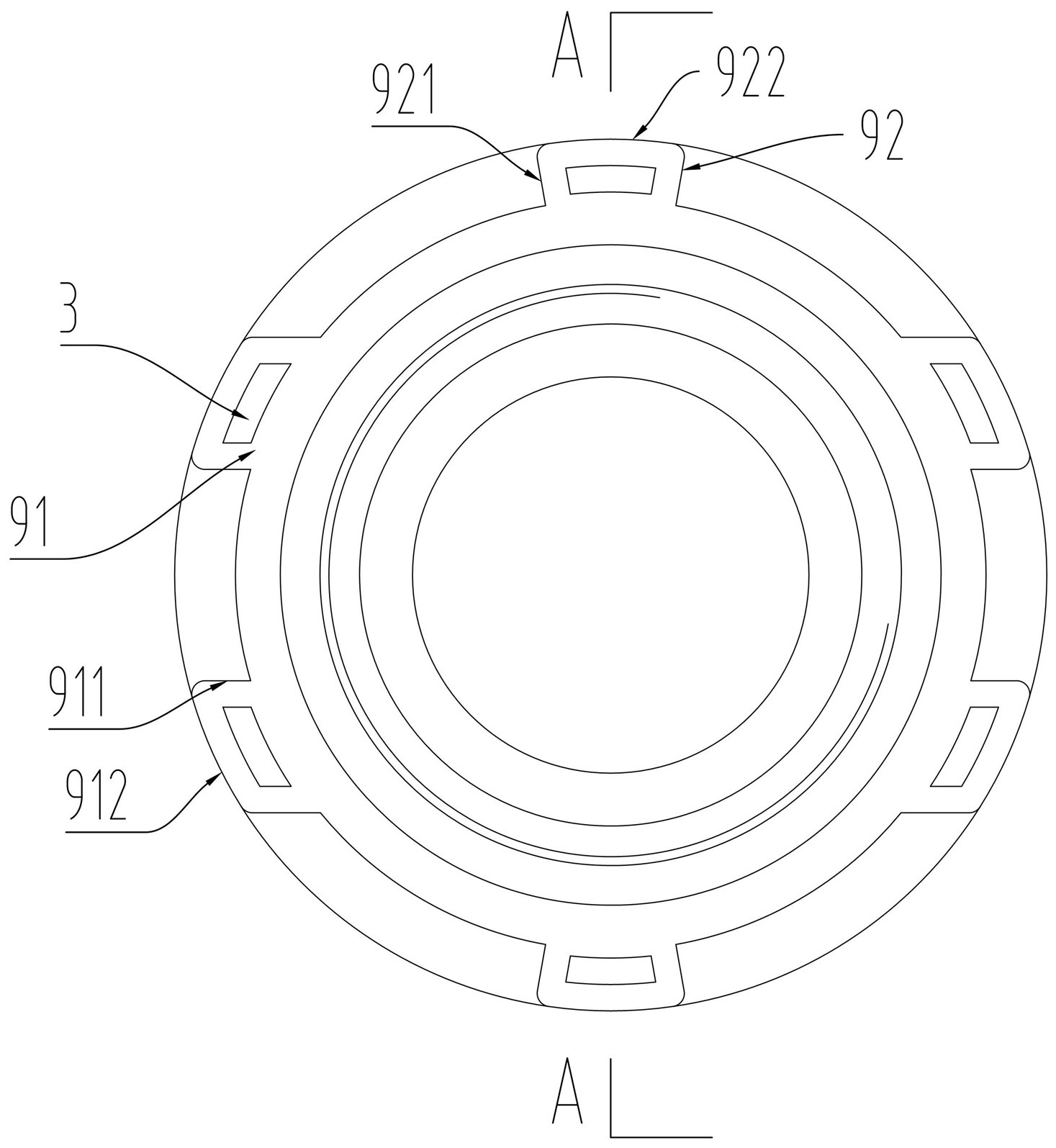

本申请公开了一种塑料嵌件,属于给排水管件领域,用于聚烯烃管件,其壳体为加工有通孔的柱体结构,壳体的底端设有带底部止水槽的环形底台,环形底台至壳体端口之间分布有若干周向环体,周向环体上分布有若干周向防转爪,相邻周向环体形成周向止水槽;周向环体在壳体的端口处形成端口错台,通孔朝向壳体端口的内部加工有内螺纹,通孔朝向壳体底端的位置处设置有环形凸起构成的封胶凸台,封胶凸台在靠近壳体底端的一侧形成底部封胶斜面;端口错台处的周向防转爪的端面加工有防转槽。鉴于上述技术方案,本申请能够通过对嵌件的材料及结构进行改进,保证塑料嵌件与聚烯烃材料件的密封性、塑料嵌件与聚烯烃材料之间的包覆力。
