授权公布号:CN112377709B
管道用转换连接管件
有效
申请
2020-11-19
申请公布
2021-02-19
授权
2022-03-29
预估到期
2040-11-19
| 申请号 | CN202011304562.7 |
| 申请日 | 2020-11-19 |
| 申请公布号 | CN112377709A |
| 申请公布日 | 2021-02-19 |
| 授权公布号 | CN112377709B |
| 授权公告日 | 2022-03-29 |
| 分类号 | F16L47/16;F16L47/10;F16L47/12;F16L47/22 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 宏岳塑胶集团股份有限公司 |
| 申请人地址 | 河北省秦皇岛市经济技术开发区龙海道81号 |
专利法律状态
2022-03-29
授权
状态信息
授权
2021-02-19
公布
状态信息
公布
摘要

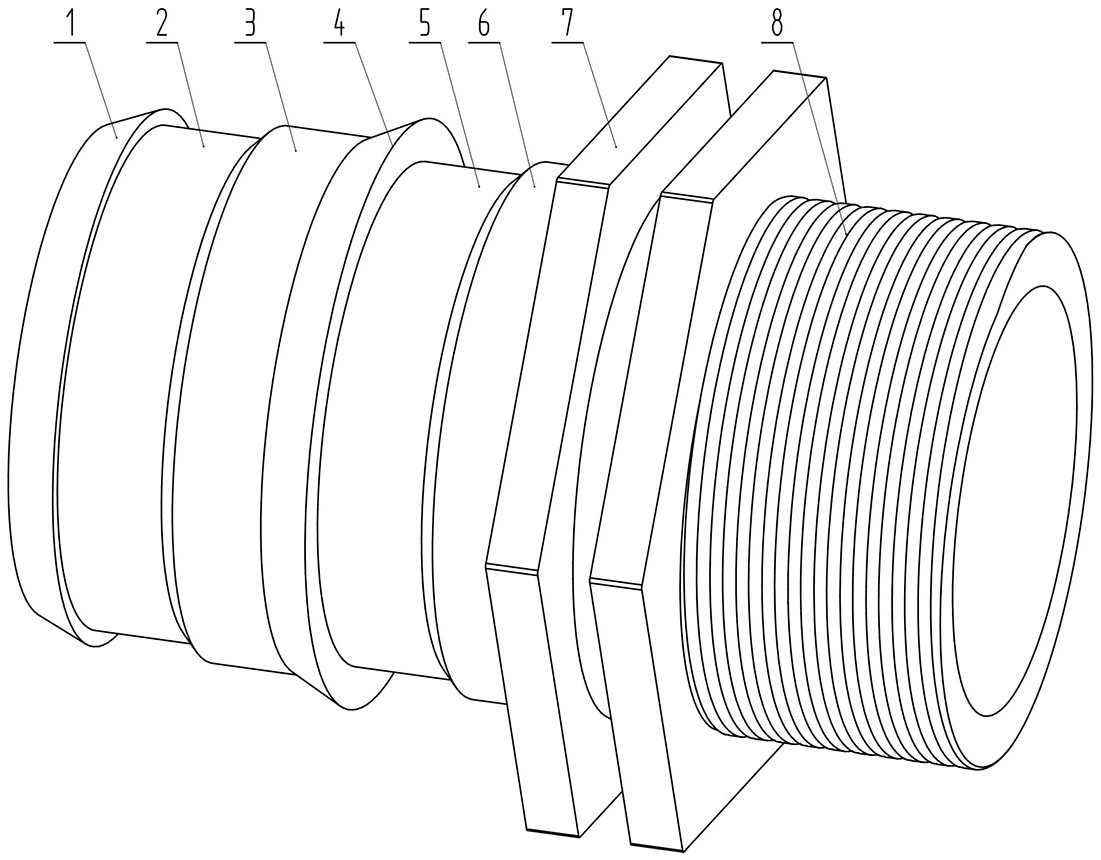

本申请公开了一种管道用转换连接管件,用于管道连接件领域,属于管件领域,本体上设置有多边形结构,多边形结构两侧的本体上分别设置有凹凸结构及外螺纹构成的螺纹连接端,其中所述的凹凸结构在插接方向上依次设置有一级环形凸起、二级环形凸起、三级环形凸起,其中一级环形凸起位于本体的端部且凸出于本体外壁;所述二级环形凸起与三级环形凸起构成一体,且均突出于本体的外壁,所述三级环形凸起的外径大于二级环形凸起的外径;在述三级环形凸起与多边形结构之间设置有多边形连接部,多边形结构用于与工具配合实现螺纹连接端的连接,凹凸结构用于与冷扩式交联聚乙烯管道连接。本申请能够适应于多种形式的管道连接。
