授权公布号:CN211306335U
一种双向同步夹紧式抓木器
有效
申请
2019-11-08
申请公布
1970-01-01
授权
2020-08-21
预估到期
2029-11-08
| 申请号 | CN201921916462.2 |
| 申请日 | 2019-11-08 |
| 授权公布号 | CN211306335U |
| 授权公告日 | 2020-08-21 |
| 分类号 | B25J15/00;B65G47/90 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 合肥汉德贝尔属具科技有限公司 |
| 申请人地址 | 安徽省合肥市肥东经济开发区金阳北路16号 |
专利法律状态
2020-08-21
授权
状态信息
授权
摘要

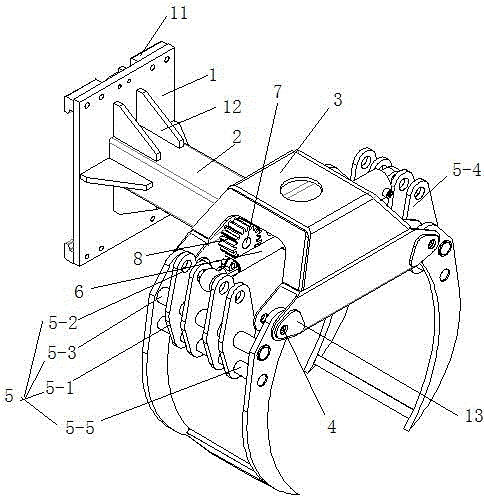

本实用新型公开了一种双向同步夹紧式抓木器,包括有竖直放置的底座,底座的前端面中部安装有横置的前移支撑臂,前移支撑臂的前端部安装有夹持座,夹持座的两侧分别通过翻转轴安装有可翻转的夹臂总成,夹臂总成的翻转动力通过其之间的夹紧油缸驱动,夹持座内侧通过从动转轴安装有两并列设置且相互啮合的同步齿轮,同步齿轮的转轴端部与其对应侧的夹臂总成的翻转轴端部之间通过连杆组件传动连接,连杆组件包括有两呈一定角度设置且固定连接的杆体一和杆体二。本实用新型可解决了精确对准的操作难度,使其大致对应木材的中间位置即可实现抓取操作,节省了操作空间的限制,而且两侧同步动作稳定性好。
