授权公布号:CN217617780U
一种车削高尔夫球杆推板的转盘治具
有效
申请
2022-05-18
申请公布
1970-01-01
授权
2022-10-21
预估到期
2032-05-18
| 申请号 | CN202221228775.0 |
| 申请日 | 2022-05-18 |
| 授权公布号 | CN217617780U |
| 授权公告日 | 2022-10-21 |
| 分类号 | B23B25/00;B23Q3/06;B23Q11/00 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 中山鑫辉精密技术股份有限公司 |
| 申请人地址 | 广东省中山市火炬开发区沿江东路13号毓达工业园区 |
专利法律状态
2022-10-21
授权
状态信息
授权
摘要

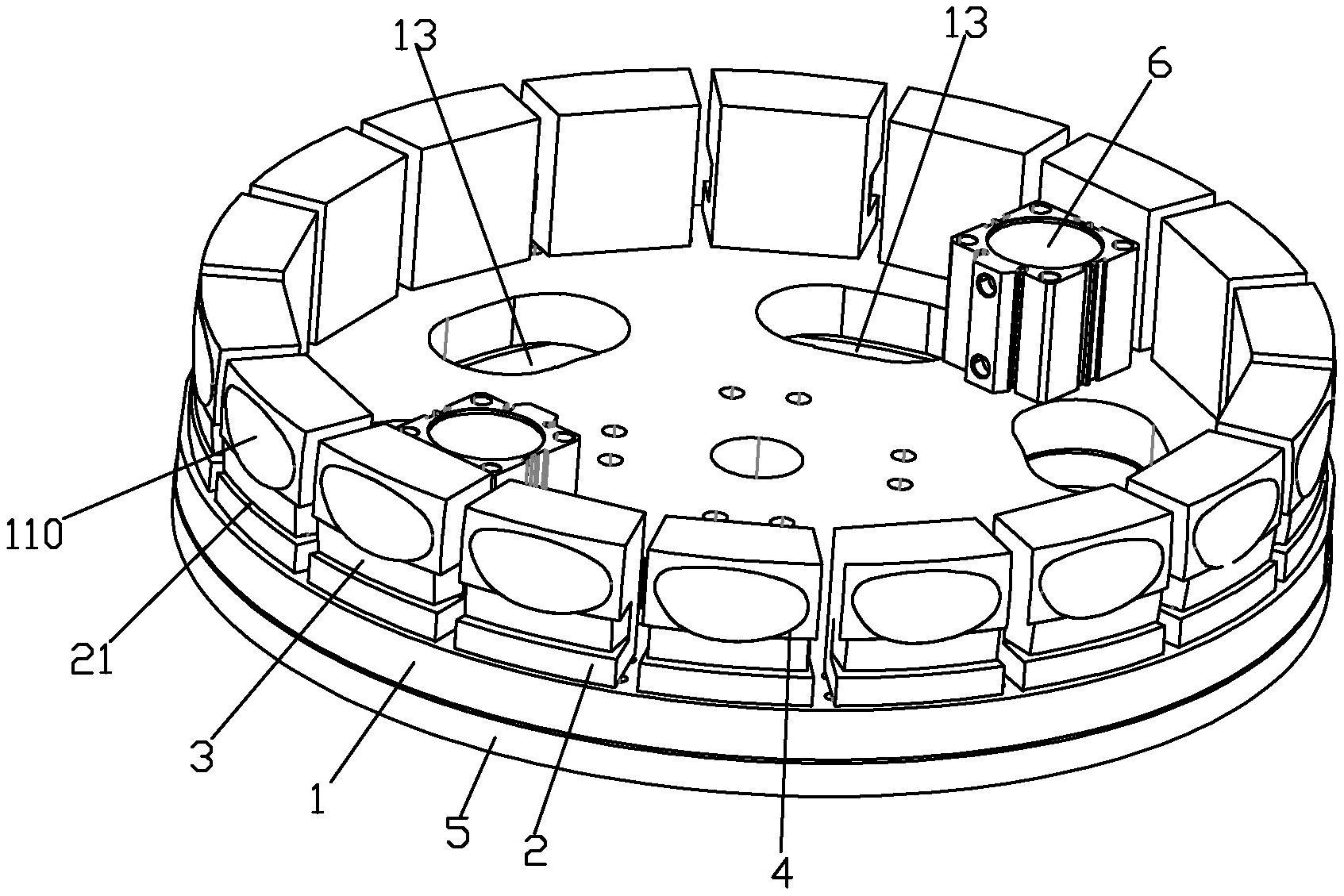

本实用新型公开了一种车削高尔夫球杆推板的转盘治具,其通过在转盘本体上圆周阵列有复数组动模块和定模块,致使可同时装卡复数个高尔夫球杆推板进行加工,有效提高了加工效率,可适合大批量生产,同时通过在所述转盘本体正面侧活动地设有均与每一动模块连接且当其相对转盘本体活动时能带动每一动模块相对定模块同步滑动以同步对每一定位凹腔进行打开或闭合的连接盘,所述转盘本体背面侧上设有用于驱使连接盘相对转盘本体活动的驱动组件,能够同时对定位凹腔进行闭合以同时装卡放置于定位凹腔内的高尔夫球杆推板,为此具有装卡效率高、装卡方便及节省制造成本的特点。
