授权公布号:CN218466979U
一种可快速拼接的耐火风管
有效
申请
2022-08-16
申请公布
1970-01-01
授权
2023-02-10
预估到期
2032-08-16
申请号 CN202222153813.7
申请日 2022-08-16
授权公布号 CN218466979U
授权公告日 2023-02-10
分类号 E04F17/04;E04B1/58;E04B1/94;E04B1/66
分类 建筑物;
申请人名称 江苏思慕德建筑安全系统有限公司
申请人地址 江苏省苏州市吴中经济开发区盛虹路19号4幢302室

专利法律状态

2023-09-05 专利权质押合同登记的生效、变更及注销
状态信息
专利权质押合同登记的生效;IPC(主分类):E04F 17/04;专利号:ZL2022221538137;登记号:Y2023980052955;登记生效日:20230818;出质人:江苏思慕德建筑安全系统有限公司;质权人:浙江泰隆商业银行股份有限公司苏州吴中支行;实用新型名称:一种可快速拼接的耐火风管;申请日:20220816;授权公告日:20230210
2023-02-10 授权
状态信息
授权

摘要

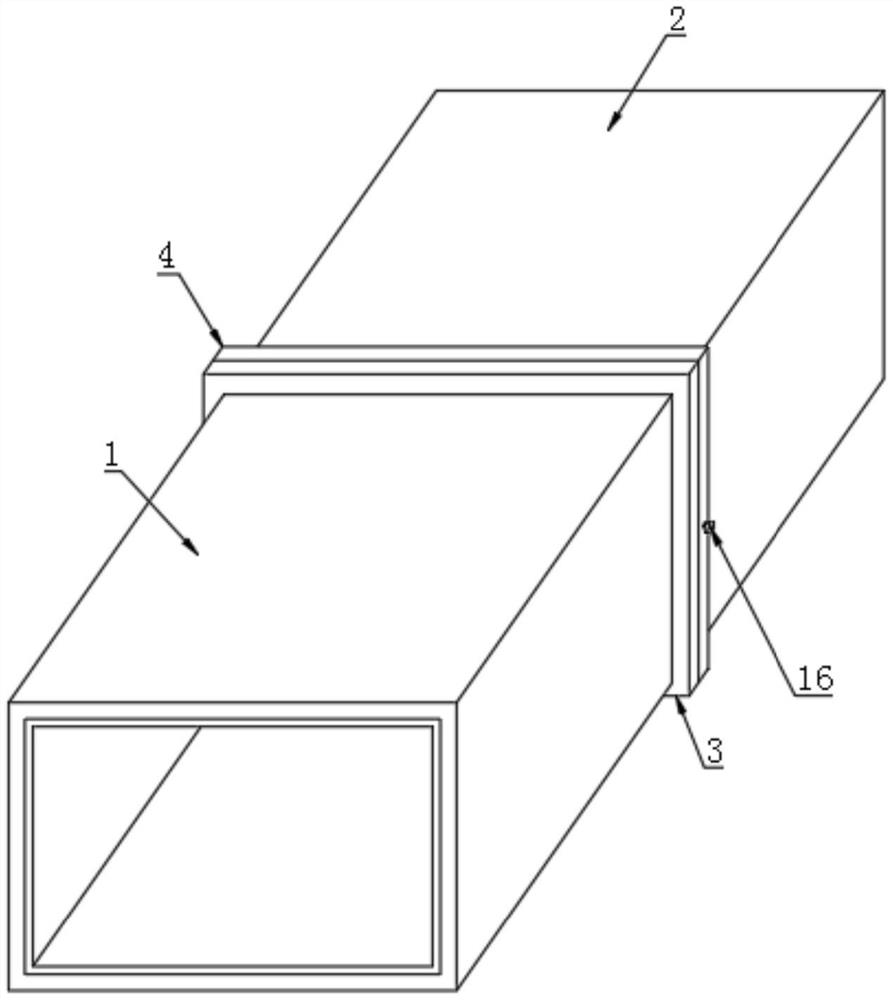

本实用新型公开了一种可快速拼接的耐火风管,包括第一管体和第二管体,所述第一管体和第二管体相对的一端分别固定连接有第一连接架和第二连接架,所述第一连接架和第二连接架内部均开设有连接槽,所述连接槽内部设有快接机构,所述快接机构包括多个快接锁板和多个固定座,多个所述快接锁板一端底部均固定连接有锁定钩,多个所述固定座内部均开设有锁定气腔;本实用新型通过设置快接机构,将第一连接架和第二连接架对接在一起,然后通过充放气组件向送气管中充入气体,气体推动活塞移动,活塞移动带动连接杆移动,连接杆移动带动锁定卡头移动,卡住锁定钩,即可快速完成拼接,无需使用多个螺栓和螺母,有效提高安装的便捷性和效率。
