授权公布号:CN112240419B
一种进气端子及配置有该进气端子的真空泵
有效
申请
2020-09-28
申请公布
2021-01-19
授权
2023-03-17
预估到期
2040-09-28
| 申请号 | CN202011039147.3 |
| 申请日 | 2020-09-28 |
| 申请公布号 | CN112240419A |
| 申请公布日 | 2021-01-19 |
| 授权公布号 | CN112240419B |
| 授权公告日 | 2023-03-17 |
| 分类号 | F16K15/14;F04B39/10;F04B37/14 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 采埃孚商用车系统(青岛)有限公司 |
| 申请人地址 | 山东省青岛市黄岛区渭河路917号 |
专利法律状态
2023-03-17
授权
状态信息
授权
2021-05-11
著录事项变更
状态信息
著录事项变更;IPC(主分类):F16K 15/14;专利申请号:2020110391473;变更事项:申请人;变更前:威伯科汽车控制系统(中国)有限公司;变更后:采埃孚商用车系统(青岛)有限公司;变更事项:地址;变更前:266510 山东省青岛市黄岛区渭河路917号;变更后:266510 山东省青岛市黄岛区渭河路917号
2021-02-05
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F16K 15/14;专利申请号:2020110391473;申请日:20200928
2021-01-19
公布
状态信息
公布
摘要

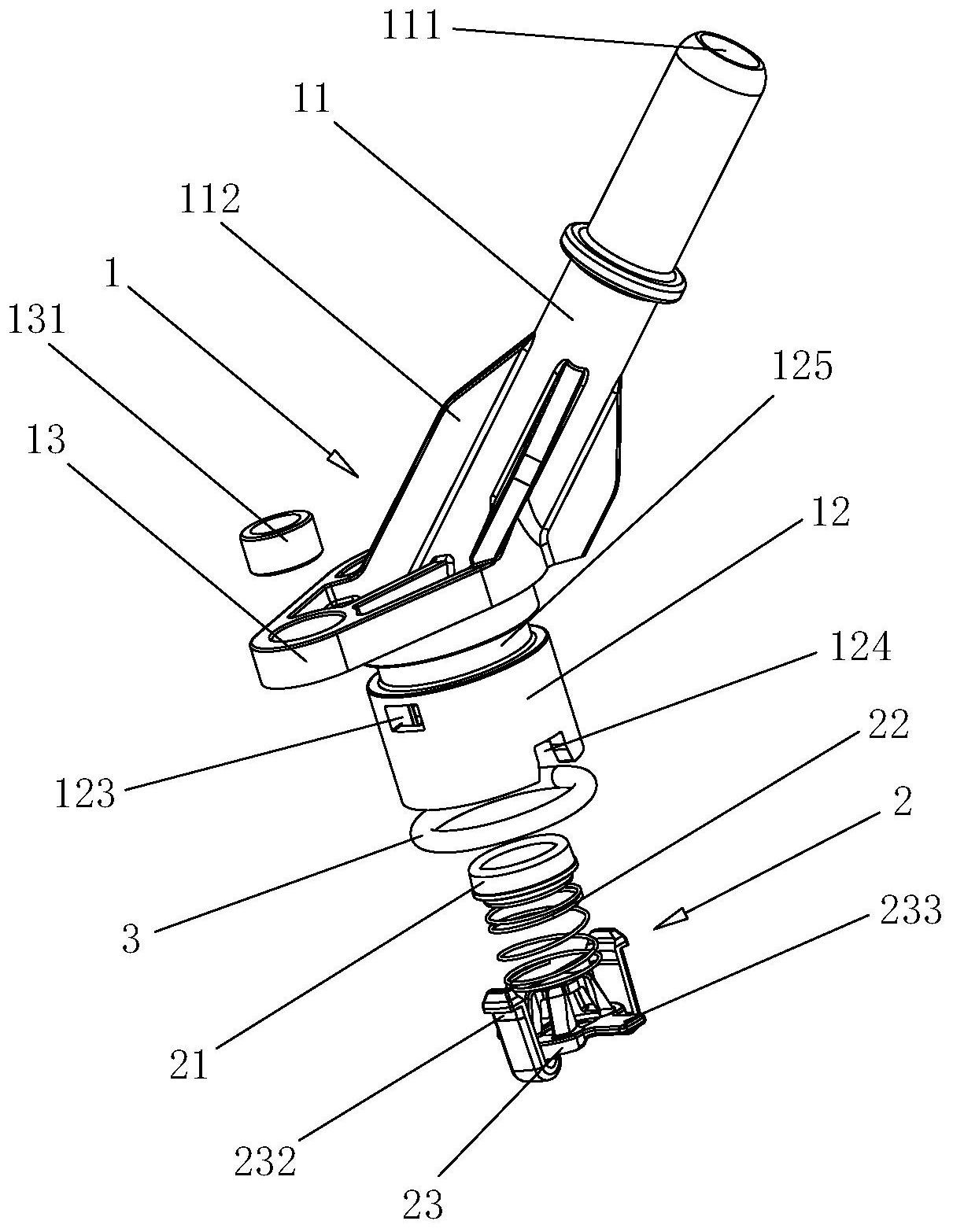

本发明公开一种进气端子,包括端子外壳及弹簧密封组件,端子外壳由上壳体和下壳体连接成一体结构。上壳体的内部具有进气通道,下壳体内部为圆形空腔,进气通道可与圆形空腔相通。弹簧密封组件设在下壳体内部,其包括由上到下依次布置的橡胶阀片、弹簧及弹簧支撑座,弹簧支撑座与下壳体可拆卸固定相连。弹簧的下端套设在弹簧支撑座上,其上端套设在橡胶阀片的底部,橡胶阀片的顶部与圆形空腔的顶壁密封配合,封闭上壳体的进气通道。本发明还公开一种真空泵。本发以橡胶阀片替代了橡胶球,整体重量减轻,更易于装配和拆卸,橡胶阀片的工艺难度及制造成本低,抽取空气更顺畅,反向密封性能更佳,真空度性能更高,噪音明显降低。
